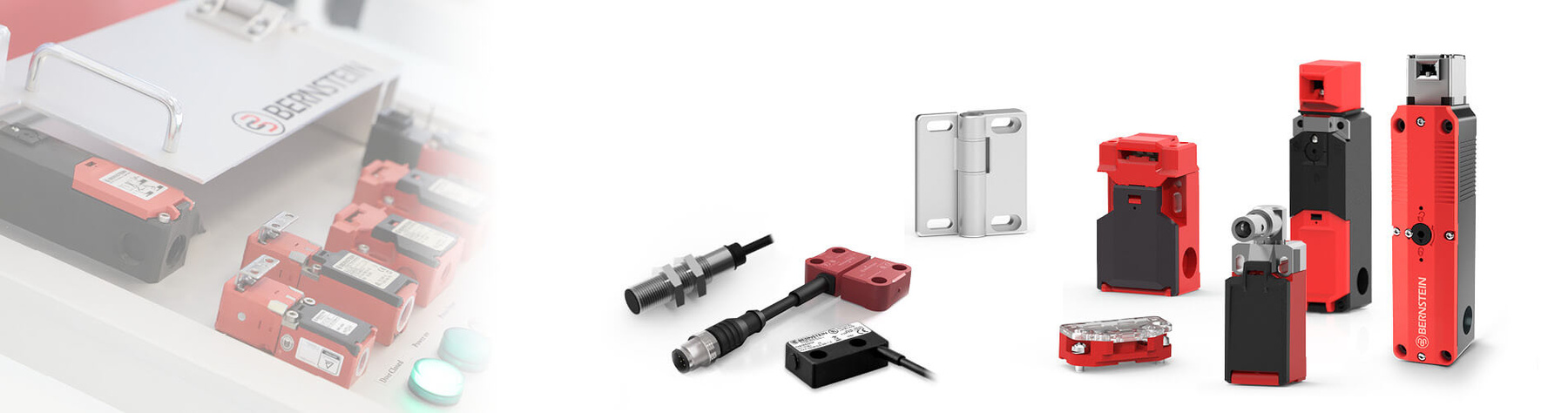

Sicherheitsschalter und Sensoren von BERNSTEINSichern, verriegeln, überwachen. Für reibungslose Prozesse & maximalen Schutz
Sie verriegeln Klappen, überwachen Hauben, halten Schutztüren geschlossen – und sorgen dafür, dass nur läuft, was sicher ist. Sicherheitsschalter und Sensoren von BERNSTEIN sichern Zugänge zu Maschinen und Anlagen – präzise, zuverlässig, punktgenau.
Ob mechanisch oder elektronisch, mit Zuhaltung oder berührungslos: Unsere Schalter greifen ein, wenn’s drauf ankommt – und halten sich zurück, wenn alles passt.
Für reibungslose Abläufe und Sicherheit, die mitdenkt.
Was ist ein Sicherheitsschalter?Zuverlässige Wächter – entwickelt für den Ernstfall
Immer dann, wenn Maschinen sich bewegen, ist Kontrolle gefragt – vor allem an Türen, Klappen und Hauben.
Sicherheitsschalter übernehmen genau diese Aufgabe: Sie prüfen, ob ein Zugang geschlossen ist – und geben den Prozess nur dann frei, wenn alles gesichert ist.
Im Gegensatz zu herkömmlichen Schaltern und Sensoren sind sie zertifizierte Komponenten der Maschinensicherheit – entwickelt, um Mensch und Technik gleichermaßen zu schützen.
Ob mit Zuhaltung beispielsweise bei nachlaufenden Sägeblättern, induktiv für eine berührungslose Erkennung oder robust als mechanischer Positionsschalter:
Die passende Lösung hängt vom Einsatzort ab – doch eines bleibt gleich: das Sicherheitsversprechen.
Technische Eigenschaften
Highlights und Features
Anwendungsmöglichkeiten
Sicherheitsschalter für jede HerausforderungTechnik, die sich an Ihre Prozesse anpasst
Sicherheitsschalter gibt es in vielen Ausführungen – doch nicht jede passt zu jeder Maschine. Unterschiedliche Risiken, Bewegungsabläufe und Umgebungsbedingungen erfordern unterschiedliche Technologien.
Deshalb bietet BERNSTEIN Sicherheitsschalter in verschiedensten Varianten, die genau auf Ihre Anwendung abgestimmt sind: mechanisch, elektronisch, berührungslos oder mit Zuhaltung.
Für Schutz, der nicht nur funktioniert – sondern genau zu Ihrer Maschine passt.
Bewährte Technik mit klarer Rückmeldung

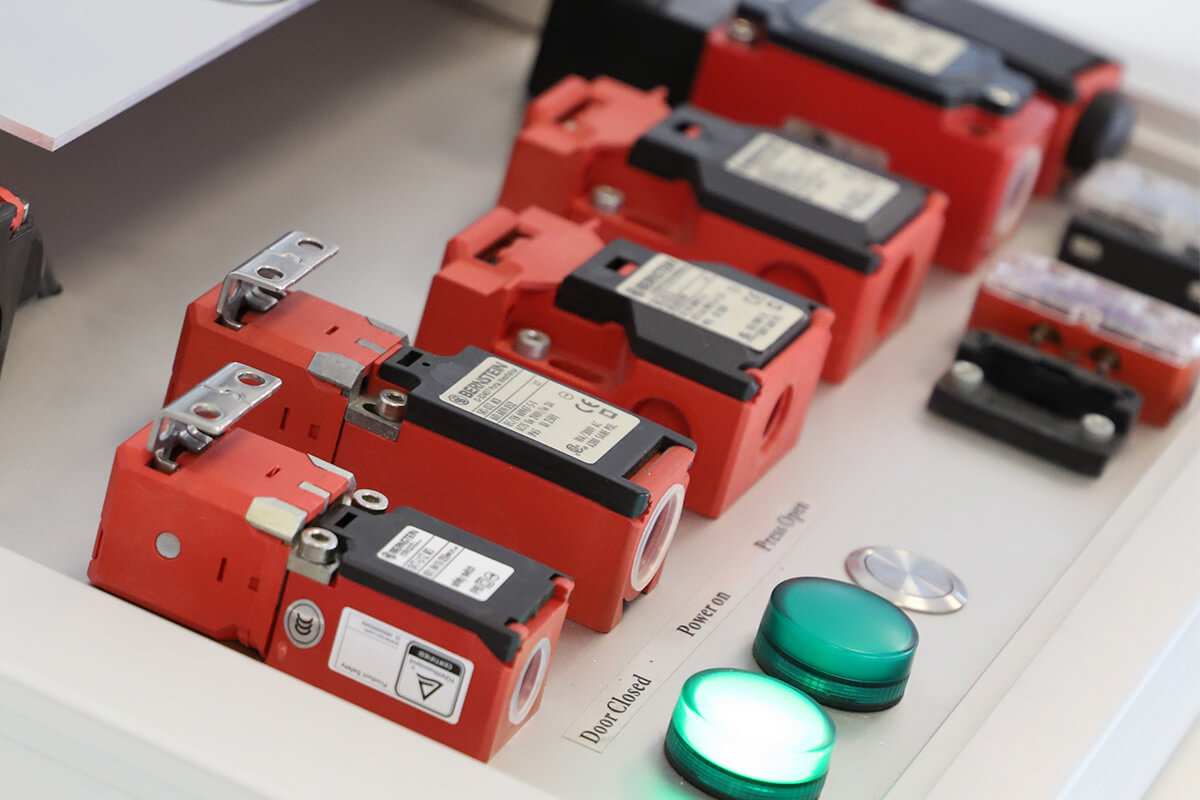

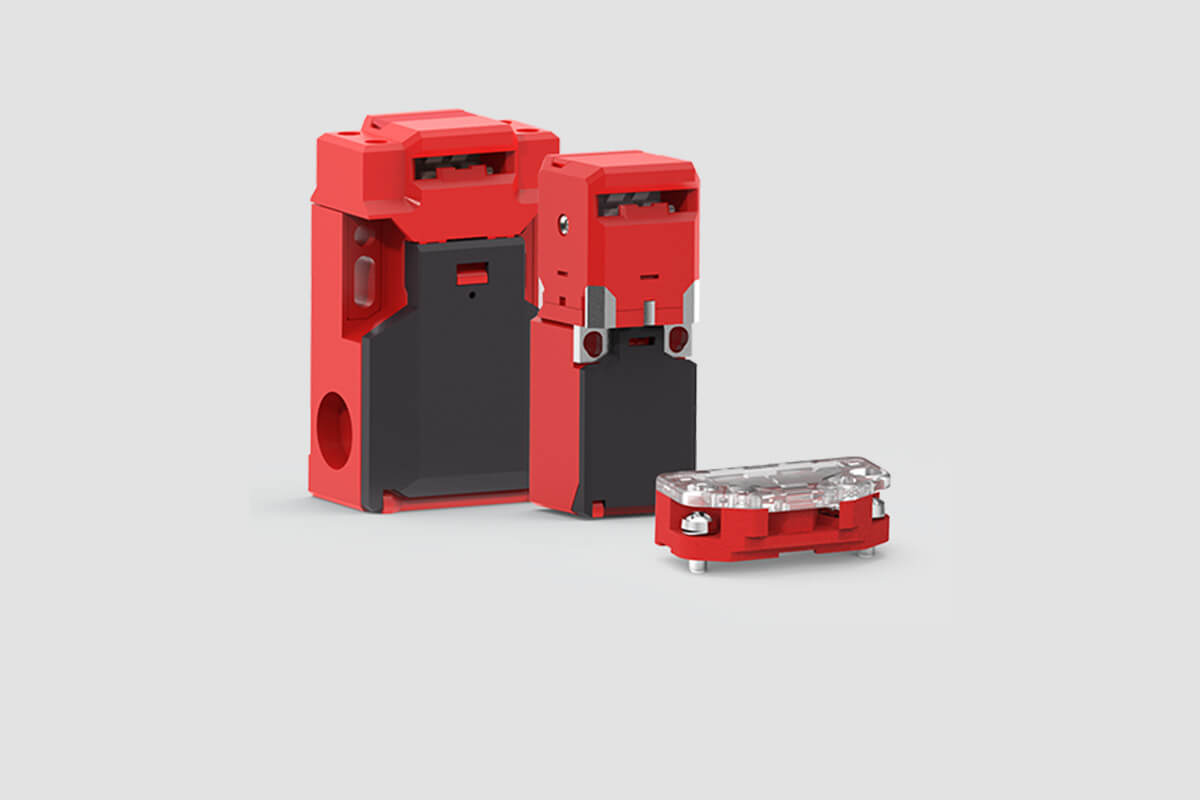

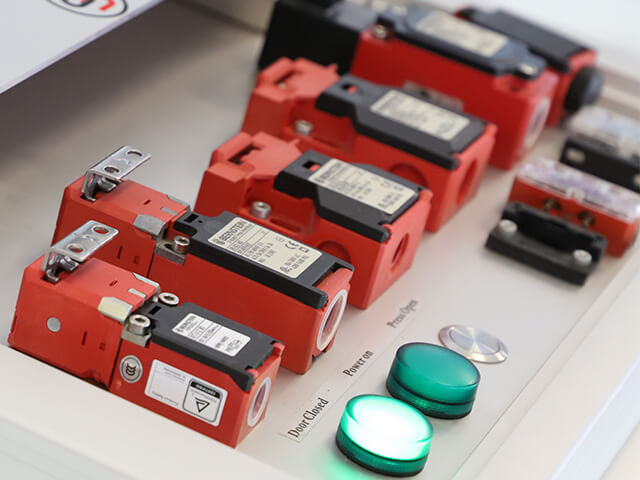

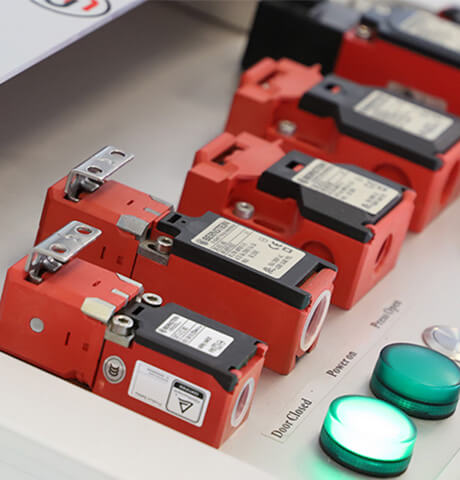

Mechanische Sicherheitsschalter
Mechanische Sicherheitsschalter erkennen, ob ein Zugang geöffnet oder geschlossen ist – ausgelöst durch einen fest definierten Betätigungspunkt.
Sie bieten eine direkte, zuverlässige Rückmeldung – und sind damit ideal für klassische Schutzeinrichtungen mit definierten Endlagen.
Kontaktlos, verschleißfrei, flexibel einsetzbar

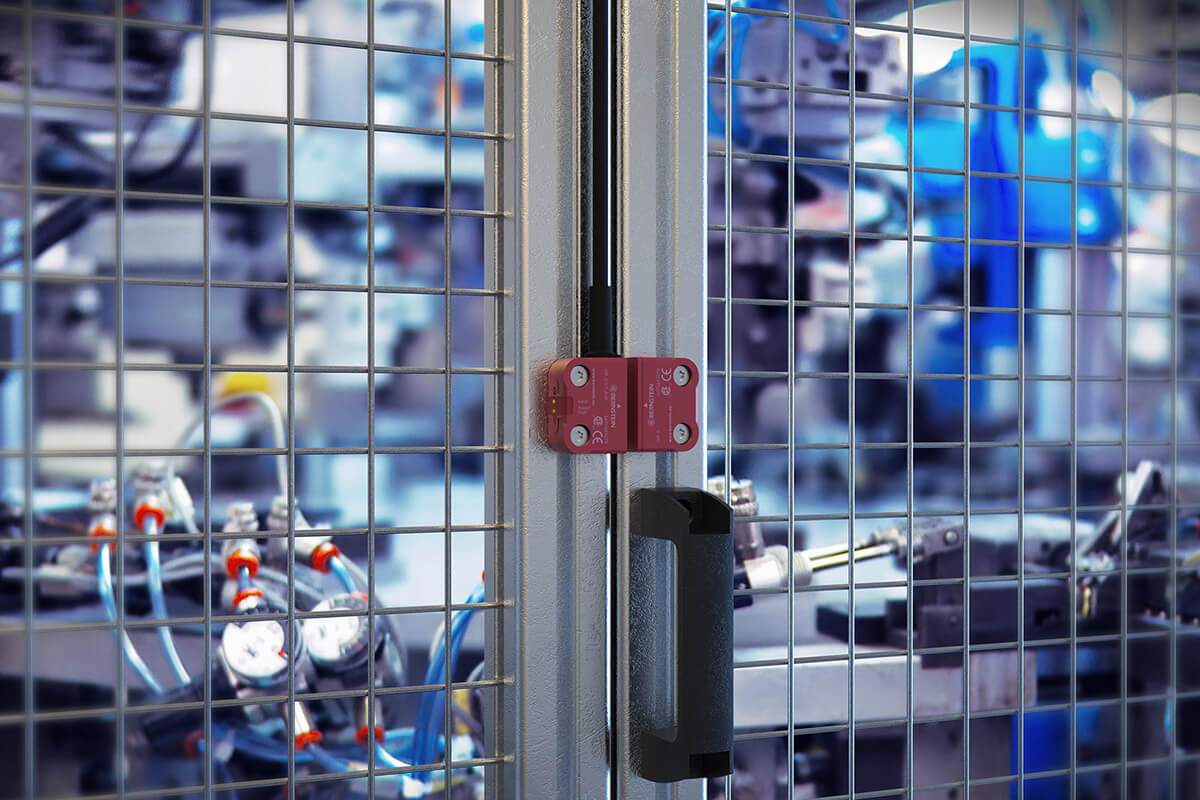

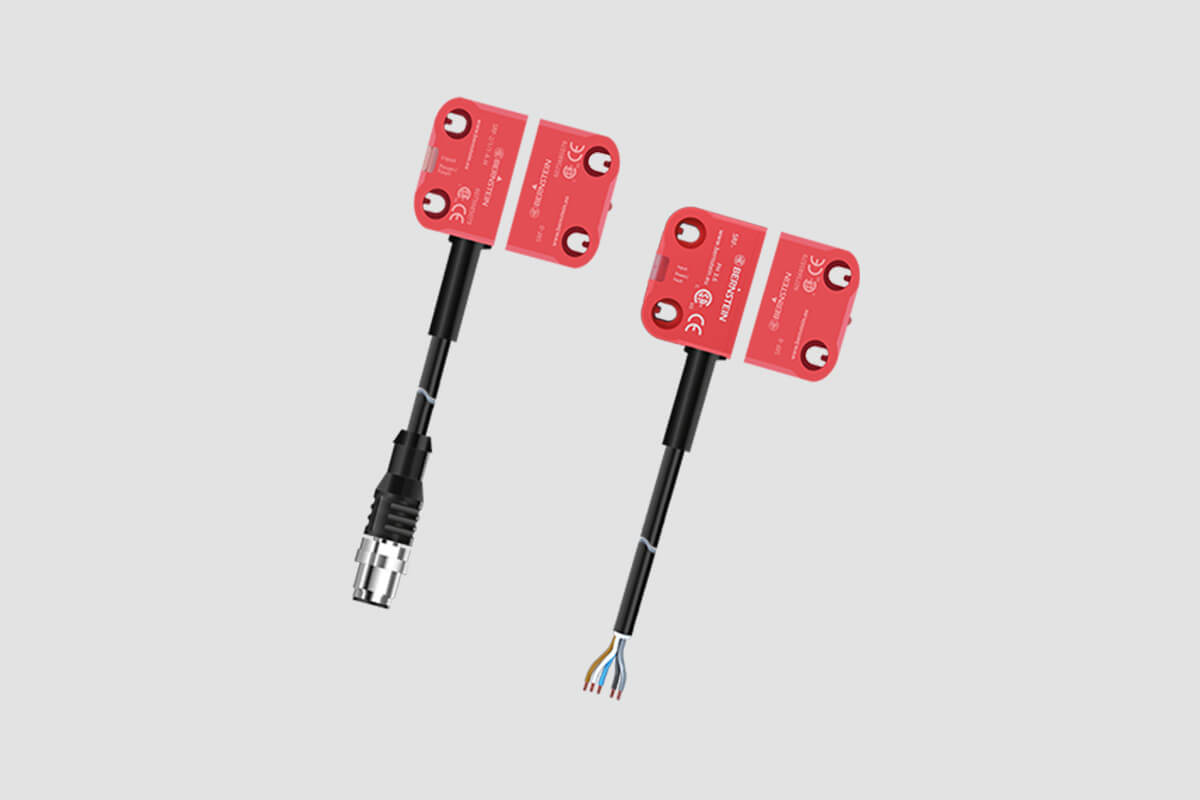

Berührungslose Sicherheitssensoren

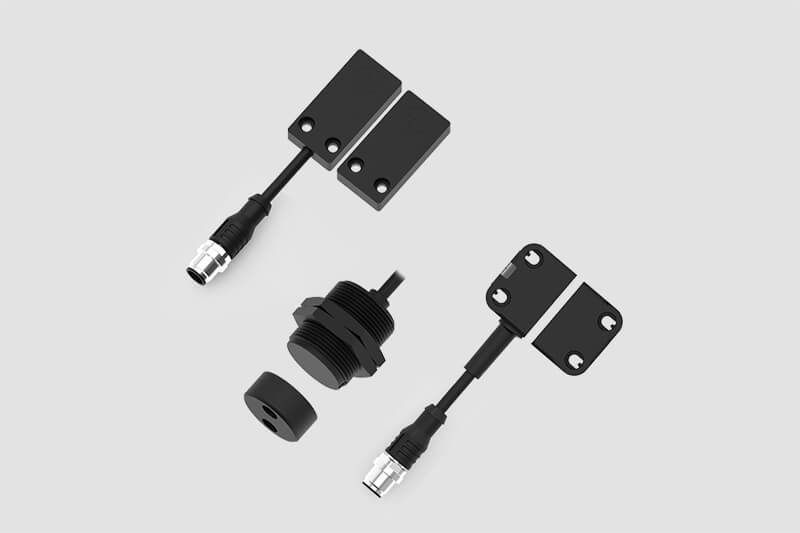

Berührungslose Sensoren – z. B. mit RFID-, induktiver oder magnetischer Technologie – arbeiten ohne mechanischen Verschleiß.
Sie sind unempfindlich gegenüber Vibrationen, Schmutz und Feuchtigkeit – und eignen sich besonders für anspruchsvolle Umgebungen oder häufig bewegte Schutztüren.
Wenn Stillstand zur Sicherheitsbedingung wird

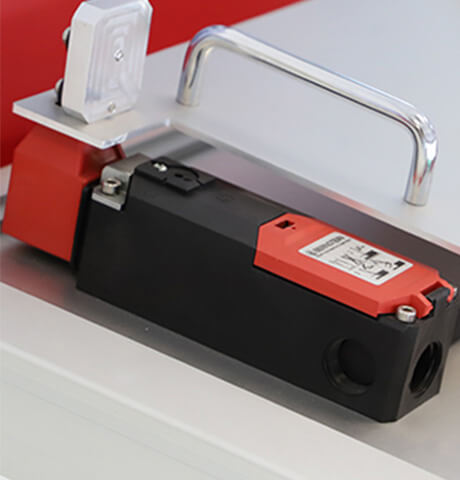

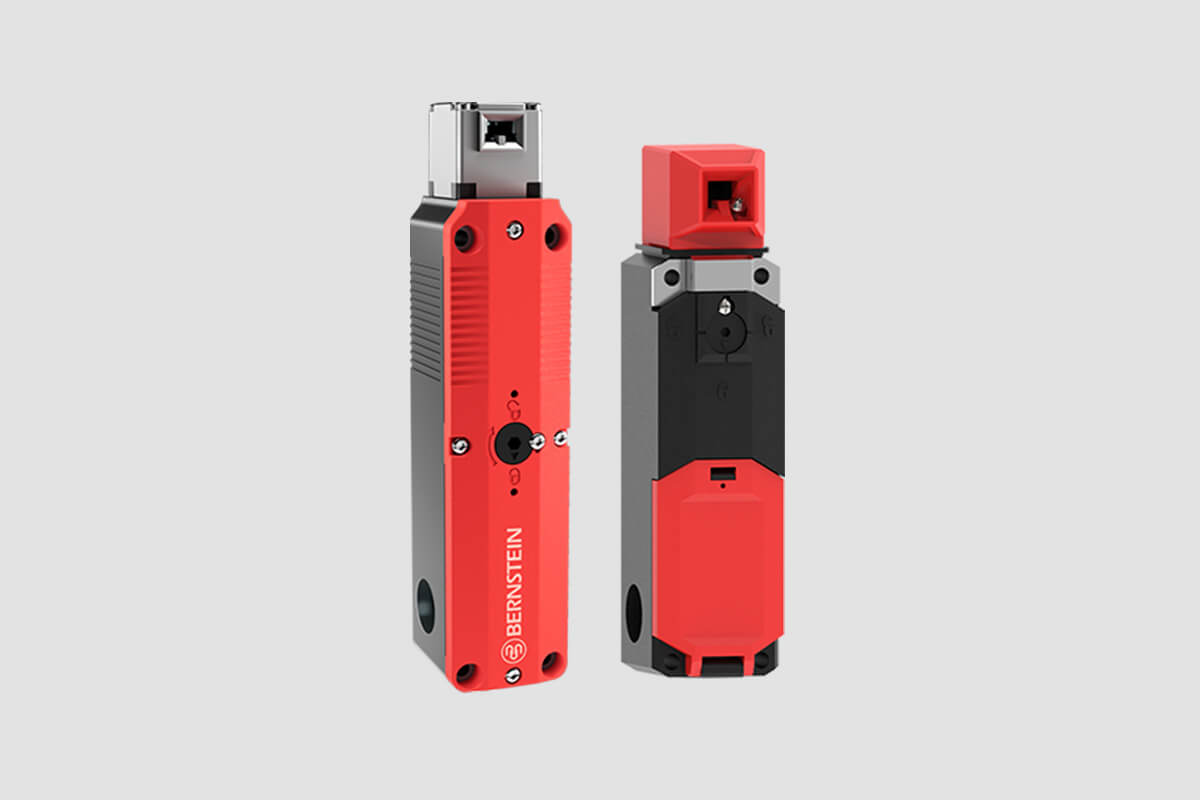

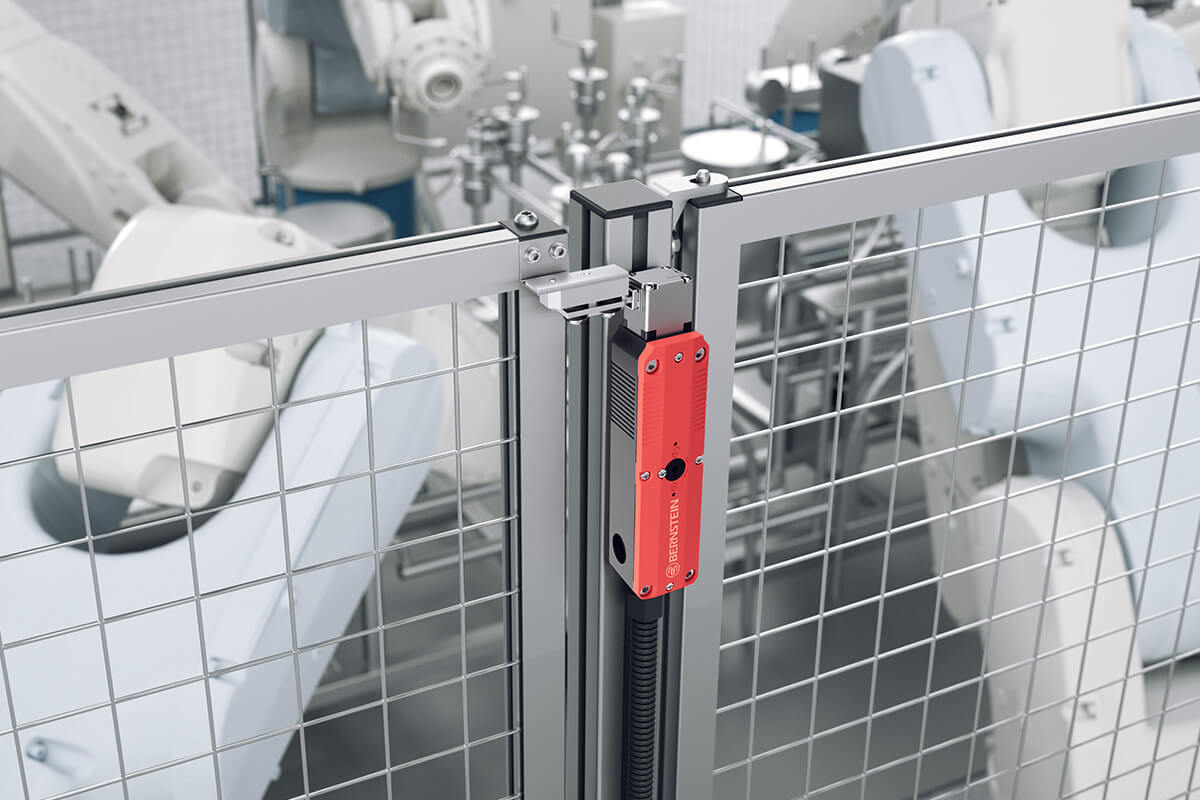

Sicherheitsschalter mit Zuhaltung
Auch nach dem Abschalten einer Maschine kann noch eine Gefahr bestehen – etwa durch nachlaufende Sägeblätter. In diesen Fällen muss der Zugriff so lange blockiert bleiben, bis alle Bewegungen vollständig zum Stillstand gekommen sind.
Sicherheitsschalter mit Zuhaltung sorgen genau dafür: Sie verriegeln Zugänge zuverlässig – und geben sie erst frei, wenn keine Gefahr mehr besteht.
Jede Aufgabe hat ihre LösungEin Überblick über Funktionen und Eigenschaften unserer Sicherheitsschalter
| Merkmal | Elektronisch | Magnetisch | Induktiv | Getrennter Betätiger | Mit Zuhaltung | Drehbar |
| Betätigung | Transponder RFID | Magnetisch (codiert) | Metallisches Target | Separater Betätiger | Separater Betätiger | Integriert |
| Betätigungsart | berührungslos | berührungslos | berührungslos | mechanisch | mechanisch | mechanisch |
| Schaltelement | Elektronische Ausgänge: OSSD | Reedkontakte | Elektronische Ausgänge: PNP | Elektromechanische Schaltkontakte | Elektromechanische Schaltkontakte | Elektromechanische Schaltkontakte |
| Bemessungsbetriebs-spannung | 24 VDC | 24 VDC | 24 VDC | 24 VDC, 240 VAC | 24 VDC, 240 VAC | 24 VDC, 240 VAC |
| Diagnosemöglichkeit | DCD-Diagnose/PNP-Ausgang | - | - | Zusätzlicher Kontakt | Zusätzlicher Kontakt | Zusätzlicher Kontakt |
| Manipulationsschutz | hohe Codierung | geringe Codierung | - | geringe Codierung | geringe Codierung | k.A. |

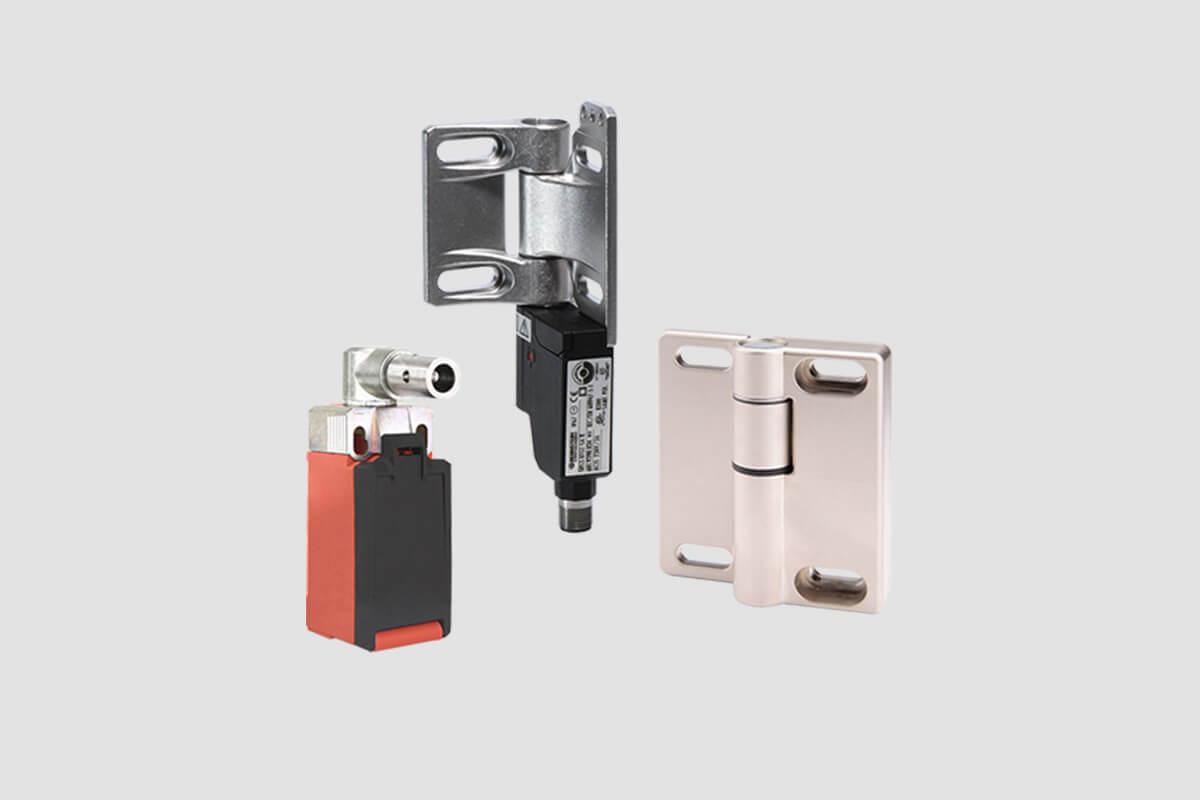

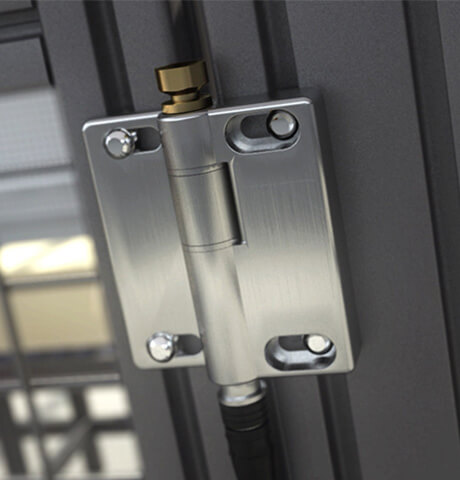

| Besonderheiten | Sicher bis PL e, Reihenschaltung möglich, ver-schleißfrei, LED-Statusanzeige | Leicht zu reinigen, bedingte Toleranz bei Fehl-ausrichtung | Sicher bis PL d, zusätzliche Sicher-heitsauswertung erforderlich | Drehbarer Schalter-kopf, schlanke Bauform, bis zu 3 Kontakte | Drehbarer Schalter-kopf aus Metall, robust | Sicherheitsschalter direkt im Türscharnier integriert, kein zusätzl. Betätiger notwendig |
| Schutzart | IP69 | IP67 / IP69 | IP67 | IP65 | IP67 | IP66 / IP67 / IP69K |
| Gehäusematerial | Kunststoff | Kunststoff | Messing vernickelt | Thermoplast, glasfaserverstärkt | Kunststoff | Zinkdruckguss-Metall, Edelstahl oder Kunststoff |
Wo unsere Sicherheitsschalter den Unterschied machenKonkrete Applikationen aus der Industrie – einfach erklärt, praxisnah gelöst.
Applikationen

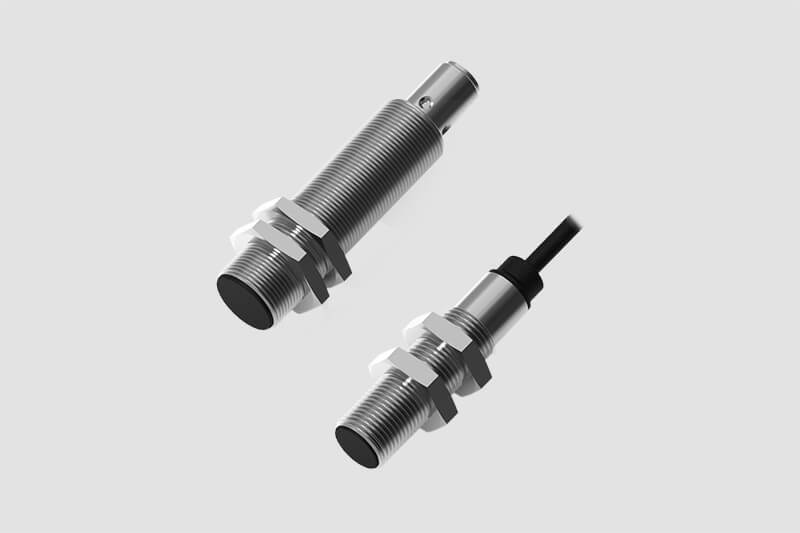

Induktive Sensoren SIB von BERNSTEIN
Effiziente Sicherheitslösungen: Induktive Sicherheitssensoren der BERNSTEIN AG für ATLAS Ladekrane
Applikationen SMART Safety System

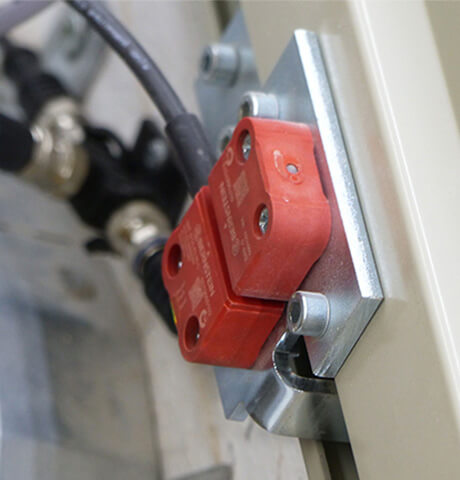

Smarte Sicherheitstechnik für die Entsorgungsindustrie: Unsere berührungslosen Sicherheitssensoren SRF überprüfen, ob die Wartungsklappen ordnungsgemäß verschlossen sind.
Applikationen SMART Safety System
Hoher Norden und luftige Höhen
Sicherheitstechnik der BERNSTEIN AG erfüllt besonders hohen Sicherheitsstandard für norddeutsche Hebearbeitsbühnen
Mehr als ein Schalter.Lösungen, die Sicherheit ganzheitlich denken.
Sicherheit beginnt mit einem zuverlässigen Produkt – und endet mit einem Partner, der mitdenkt. Bei BERNSTEIN bekommen Sie beides: ein breites Sortiment an Sicherheitsschaltern und die Erfahrung, sie richtig einzusetzen.
Ob Serienmaschine, Sonderanlage oder Retrofit – wir begleiten Sie von der Idee bis zur Inbetriebnahme.
- Breites Produktspektrum
Von mechanisch bis RFID – passend für nahezu jede Applikation. - Zuverlässig und langlebig
Entwickelt für den industriellen Dauerbetrieb – auch unter rauen Bedingungen. - Schnelle Integration
Kompakte Bauformen, flexible Anschlüsse und montagefreundliche Konzepte. - Hoher Manipulationsschutz
Berührungslose, codierte Varianten, die schwer zu umgehen sind – für maximale Betriebssicherheit. - Erfahrung aus der Praxis
Über 75 Jahre Know-how in der Entwicklung von Sicherheitslösungen. - Persönliche Beratung
Persönlicher Support – von der Produktauswahl bis zur Umsetzung.
Sicherheit ist Vertrauenssache. Wir liefern beides – Produkte und Partnerschaft.
Auf einen Klick.Alle Infos als Download
Gemäß Maschinenrichtlinie hat der Hersteller einer Maschine dafür zu sorgen, dass eine Risikobeurteilung seiner Maschine oder Anlage vorgenommen wird, um zum Beispiel die für die Maschine geltenden Sicherheitsanforderungen zu ermitteln.
Als ein Bestandteil der Risikobeurteilung werden in der Risikoanalyse unter anderem Gefährdungen, die von der Maschine ausgehen, identifiziert und anschließend deren Risiken unter Berücksichtigung verschiedener Aspekte eingeschätzt.
Eine notwendige Minderung des Risikos kann entweder durch die Beseitigung der Gefährdung oder durch die Minderung der Aspekte erreicht werden.
In der Praxis handelt es sich üblicherweise um eine Umhausung des Gefahrenbereichs. Zu diesem muss jedoch aus unterschiedlichen Gründen (Reinigung, Wartung, Arbeitsprozess) ein Zugang oder Zugriff bestehen.
Dieser Zugriff wird durch eine beweglich trennende Schutzeinrichtung (üblicherweise eine Tür, Haube oder Klappe) ermöglicht, die aber verriegelt sein muss.
Sicherheitssensoren und -schalter überwachen die beweglich trennenden Schutzeinrichtungen einer Maschine oder Anlage. Sie stellen sicher, dass Anwender diese nicht öffnen können, solange eine gefährliche Situation besteht. Denn ein Risiko kann es auch dann noch geben, wenn die Maschine längst gestoppt wurde.
Ein klassisches Beispiel hierfür sind nachlaufende Sägeblätter. Dabei ist es zwingend erforderlich, dass dem Bediener der Zugriff so lange verwehrt bleibt, bis die gefahrbringende Bewegung vollständig zum Stillstand gekommen ist.
