Positionsschalter und Sensoren
Erfassen Sie Positionen zuverlässig und präzise – mit mechanischen Positionsschaltern und berührungslosen Sensoren, die für den industriellen Alltag gebaut sind. So behalten Sie im Betrieb jederzeit den Überblick über bewegte Maschinenteile und Endlagen.

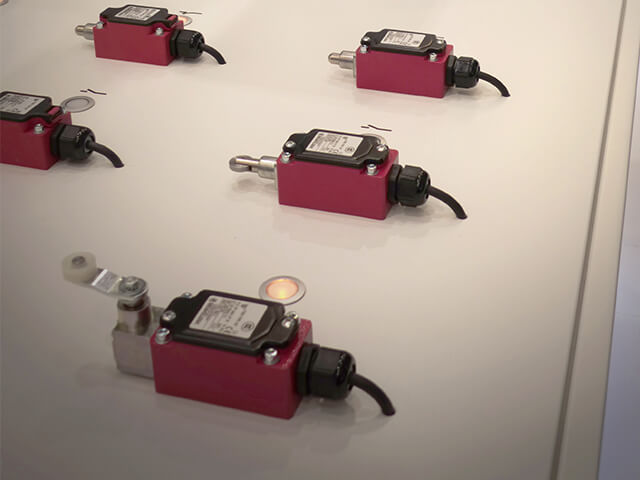

Positionsschalter:
Ausführungen in Metall oder Kunststoff
Berührungslose Sensoren:
Induktiv, kapazitiv oder magnetisch

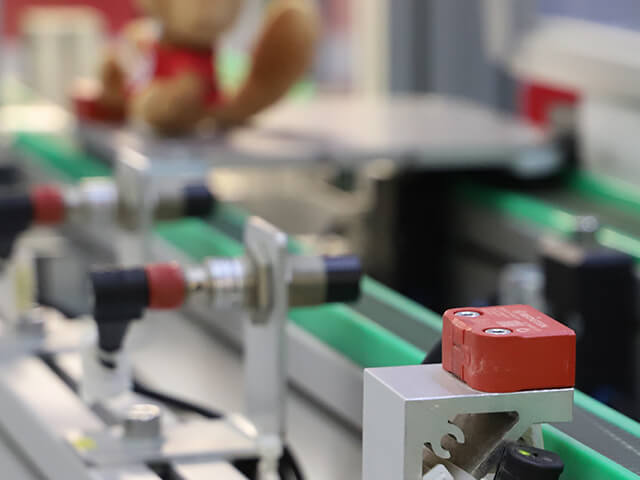

Sicherheits-Positionsschalter:
Für erhöhte Sicherheitsanforderungen
Aufzugtechnik:
Spezielle Ausführungen für Aufzüge und Fahrtreppen
Direkt zur passenden Stelle springen:
Produktvarianten im Vergleich | Schaltertypen im Vergleich | Sensortypen im Vergleich | Downloads | FAQ | Kontakt | Wissenswertes
Positionsschalter oder Sensor?
Mechanisch oder berührungslos – je nach Anwendung kann beides sinnvoll sein. Positionsschalter und Sensoren folgen unterschiedlichen Prinzipien und stehen für zwei eigenständige Lösungsansätze.
Der direkte Vergleich zeigt, worauf es ankommt.
| Kriterium | Positionsschalter | Näherungssenor |
| Art der Erfassung | Mechanisch | Berührungslos |
| Funktion | Positionserfassung / Endlagenüberwachung | Berührungslose Erkennung (z. B. Füllstand, Objekte) |
| Mechanische Belastung | Sehr hohe Belastbarkeit möglich | Keine mechanische Betätigung |
| Sicherheitsüberwachung | Ja (je nach Modell) | Ja (unter bestimmten Voraussetzungen) |
| Einsatz | Robuste Industrieumgebung | beengte oder sensible Bereiche |

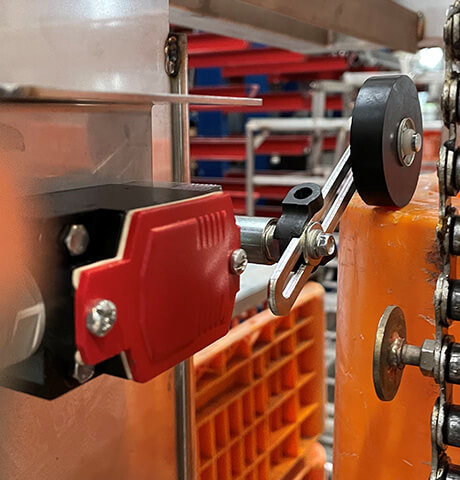

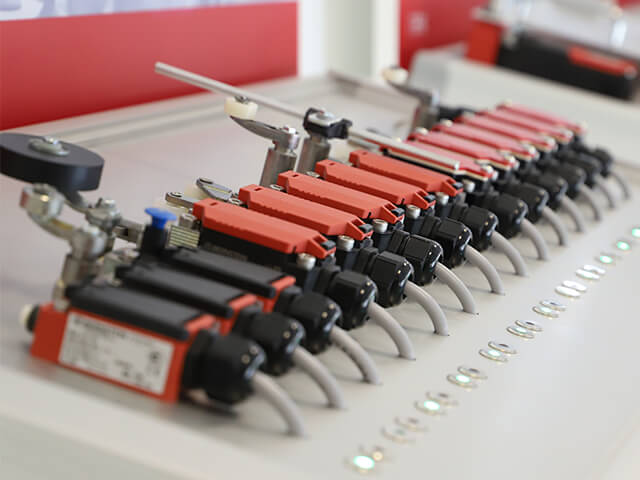

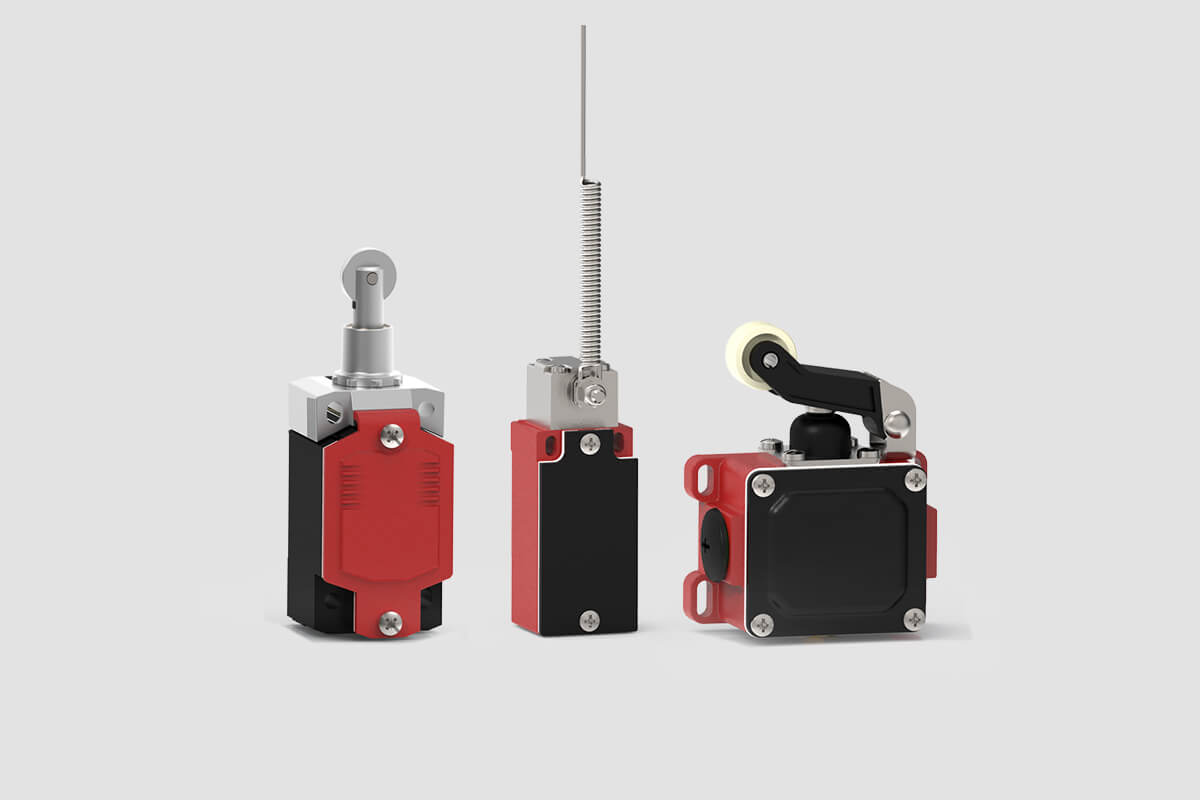

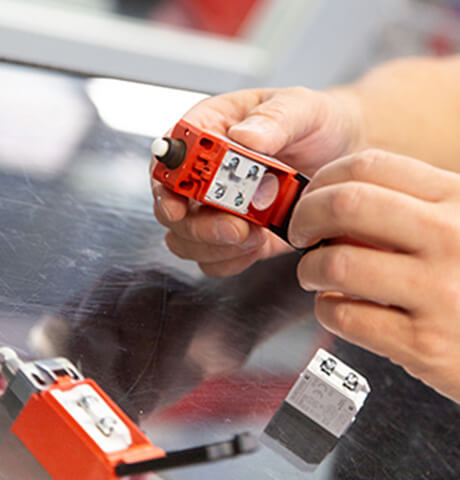

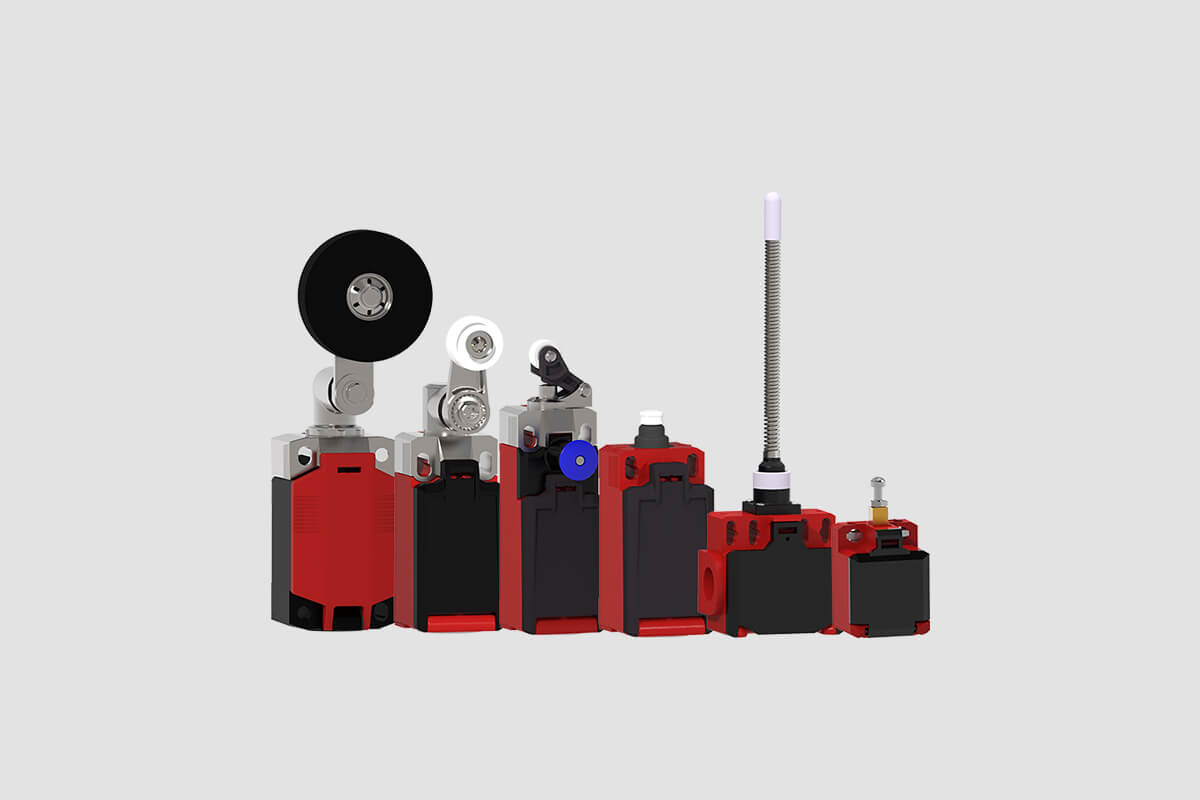

Metall oder KunststoffMechanische Positionsschalter im Vergleich

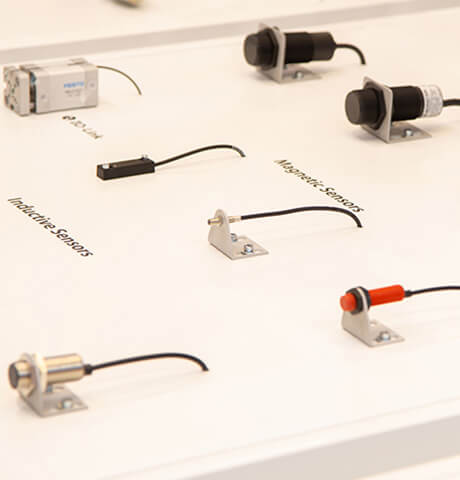

Induktiv, kapazitiv oder magnetischDie drei Sensorprinzipien im Überblick
Materialien in festem und flüssigem Zustand erkennen, berührungslos und ohne mechanischen Verschleiß. Unsere drei unterschiedlichen Sensortypen decken dafür je nach Anwendung unterschiedliche Anforderungen ab. Die wichtigsten Unterschiede im Überblick.
Auf einen Klick.Alle Infos als Download
Positionsschalter, Grenztaster oder auch Endschalter: Sie alle beschreiben letztendlich das gleiche Anwendungsprinzip.
Die grundlegende Funktionsweise besteht darin, dass sie in Abhängigkeit von der Position oder dem Zustand eines Objekts die Maschine bzw. Anlage ein- oder ausschalten sowie bestimmte Aktionen in Gang setzen.
Sie überwachen, kontrollieren oder erfassen. Erkennen, wenn ein bewegter Gegenstand eine bestimmte Position erreicht hat. Überwachen, ob eine Schutztür vollständig geschlossen ist. Dabei können sie in engen, verschmutzten wie auch in feuchten Umgebungen zum Einsatz kommen.
Ein Positionssensor detektiert physikalische Körper berührungslos und wandelt diese in elektrische Größen um, wie beispielsweise Ströme oder Spannungen. BERNSTEIN konzentriert sich in diesem Bereich auf induktive, kapazitive sowie magnetische Näherungsschalter.
Weitere Informationen zu den verschiedenen Näherungsschalter-Varianten finden Sie außerdem in unserem Produktkatalog.

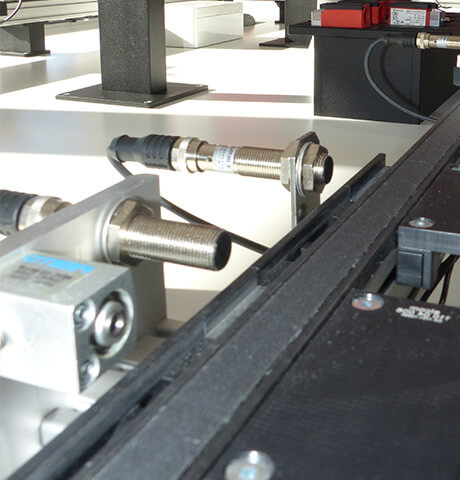

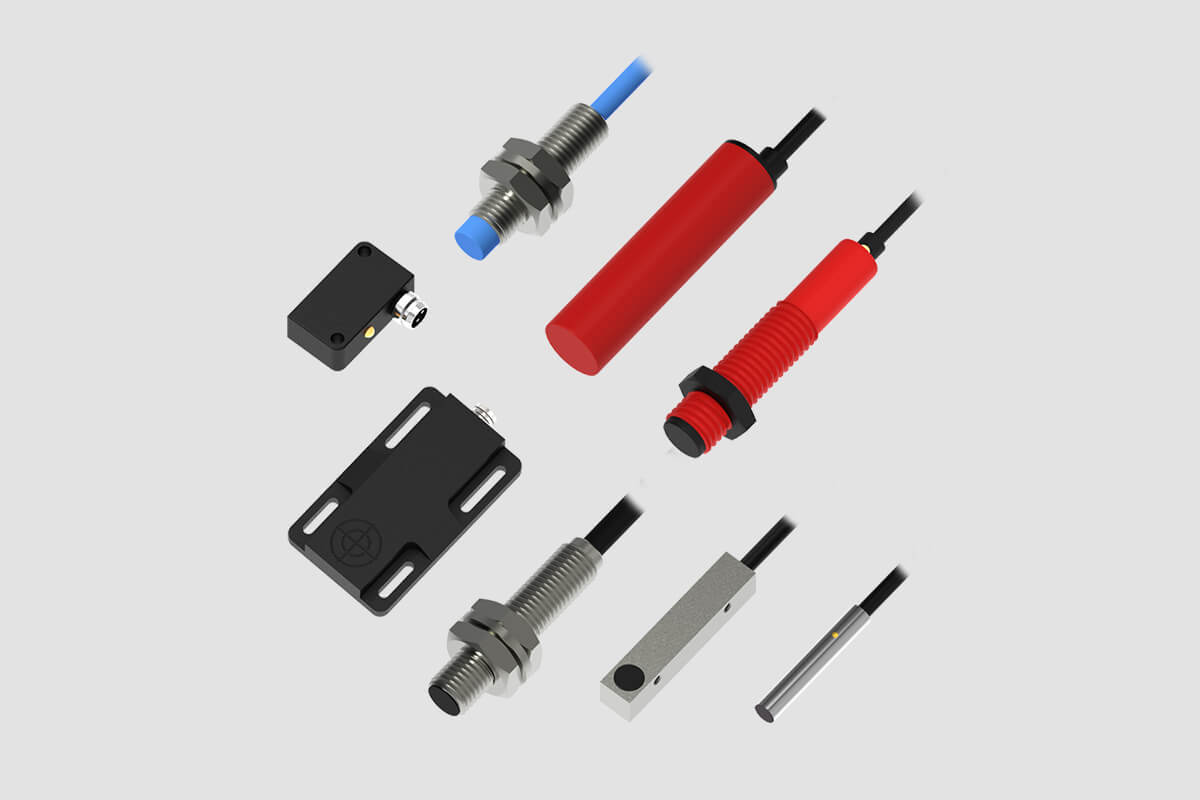

Induktive Sensoren
Ein induktiver Positionssensor erfasst metallische Objekte. Er besteht aus 4 Funktionsgruppen:
- Spule
- Oszillator
- Schwellwertschalter
- Schaltendstufe

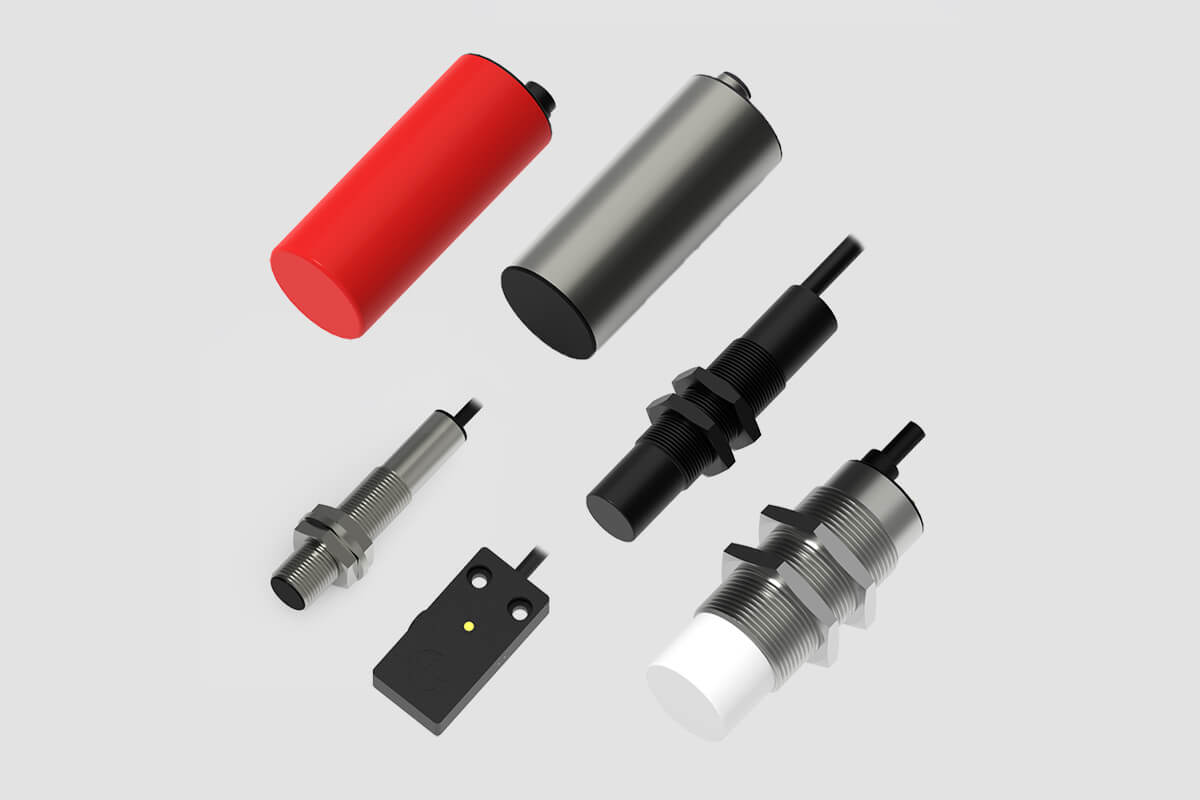

Kapazitive Sensoren
Ein kapazitiver Positionssensor erkennt Materialien im festen oder flüssigen Zustand. Er besteht aus den folgenden 4 Funktionsgruppen:
- Sensorelektrode
- Oszillator
- Schwellwertschalter
- Schaltendstufe

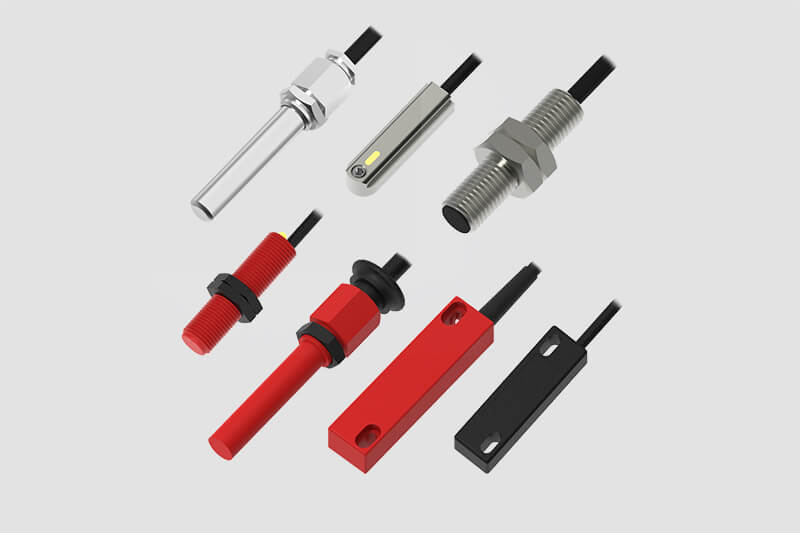

Magnetische Sensoren
Im Bereich der magnetischen Positionssensoren bietet BERNSTEIN folgende Varianten an:
- Elektromechanische Magnetschalter mit Reed-Kontakt
- Elektronische Magnetsensoren nach dem Hall- und magnetoresistiven Prinzip
Sicherheits-Positionsschalter sind speziell ausgeführte Endschalter, die zum Schutz von Personen eingesetzt werden und daher bestimmte normative Anforderungen erfüllen müssen. Maßgeblich sind insbesondere die EN ISO 14119 für Verriegelungseinrichtungen sowie die EN ISO 13849 zur Integration in das sicherheitsgerichtete Steuerungssystem.
Welche Norm im konkreten Fall anzuwenden ist, hängt von der Risikoanalyse und dem Sicherheitskonzept der Maschine ab. Entscheidend ist, wie der Positionsschalter in die Gesamtsteuerung eingebunden wird und welcher Performance Level erreicht werden muss.
Weiterführende Informationen zu geeigneten Ausführungen finden sich im Bereich Sicherheitsschalter und Sensoren.
Endschalter kommen auch in der Aufzugtechnik zum Einsatz, wo hohe Anforderungen an Zuverlässigkeit, Präzision und Sicherheit gelten. Sie erfassen definierte Zustände und Positionen in Aufzügen und Fahrtreppen und tragen zur sicheren Steuerung bei.
Je nach Einbausituation werden robuste mechanische Schalter eingesetzt, die auf die spezifischen Anforderungen dieser Branche abgestimmt sind. Ergänzend können in bestimmten Anwendungen auch passende Sensorlösungen verwendet werden.
Spezielle Produktvarianten für Aufzüge und Fahrtreppen sind in unserem Produktkatalog gebündelt.
