Zuhaltung vs. VerriegelungWann braucht man was?
Wann reicht eine Verriegelung aus und wann ist eine Zuhaltung notwendig? Diese Frage sorgt in der Praxis immer wieder für Unsicherheit. Kein Wunder, denn beide Systeme überwachen Schutztüren und leisten einen wichtigen Beitrag zur Maschinensicherheit – ihre Aufgaben unterscheiden sich jedoch deutlich. In diesem Artikel erklären wir dir die wichtigsten Unterschiede, zeigen dir, worauf es bei der Auswahl ankommt und geben dir eine verständliche Orientierung für den richtigen Einsatz.
Zuhaltung oder VerriegelungWarum werden die Begriffe so häufig verwechselt?
Wer sich mit der Absicherung von Maschinen beschäftigt, stößt früher oder später auf die Begriffe Sicherheitsverriegelung und Sicherheitszuhaltung. Im Alltag werden sie häufig gleichgesetzt, technisch betrachtet erfüllen sie jedoch unterschiedliche Aufgaben. Beide Systeme überwachen Schutztüren oder bewegliche Schutzeinrichtungen und tragen zur Maschinensicherheit bei.
Der entscheidende Unterschied liegt jedoch darin, wann sie schützen. Die richtige Auswahl ist deshalb nicht nur eine technische Entscheidung. Sie beeinflusst unmittelbar die Sicherheit von Bedienern, Instandhaltern und Servicetechnikern und ist ein wichtiger Bestandteil einer normgerechten Maschinenkonstruktion.
Was ist eine Sicherheitsverriegelung?
Eine Sicherheitsverriegelung überwacht den Zustand einer Schutztür oder Schutzhaube. Solange die Türe geschlossen ist, sendet der Sicherheitsschalter ein Signal. Wird diese geöffnet, unterbricht er dieses Signal und die Maschine wird gestoppt bzw. in einen sicheren Zustand versetzt. Sie ist dann gegen einen Wiederanlauf „verriegelt“.
Das Ziel ist einfach:
- Gefährliche Bewegungen dürfen nur bei geschlossener Schutzeinrichtung möglich sein.
- Beim Öffnen wird die Maschine sicher abgeschaltet.
Was ist eine Sicherheitszuhaltung?
Eine Sicherheitszuhaltung kombiniert die Sicherheitsverriegelung mit einer zusätzlichen Zuhaltefunktion. Sie verhindert nicht nur den Betrieb bei geöffneter Tür, sondern sorgt dafür, dass sich die Schutztür erst öffnen lässt, wenn keine Gefahr mehr besteht. Dadurch wird verhindert, dass Personen zu früh in einen Gefahrenbereich gelangen.
Warum reicht eine Verriegelung manchmal nicht aus?
Viele Maschinen kommen nach dem Abschalten nicht sofort zum Stillstand. Typische Beispiele sind:
- schwere Schwungmassen,
- rotierende Werkzeuge,
- heiße Werkzeuge,
- pneumatische oder hydraulische Restenergien.
Würde sich die Schutztür unmittelbar öffnen lassen, könnten Personen trotz abgeschalteter Maschine noch erheblichen Gefahren ausgesetzt sein. Genau für diese Situationen, in der die Maschine einen gefährlichen Nachlauf besitzt, ist eine Sicherheitszuhaltung vorgesehen.
Die wichtigsten Unterschiede im Überblick
| Merkmal | Sicherheitsverriegelung | Sicherheitszuhaltung |
| Hauptziel | Maschine stoppen | Maschine stoppen und Tür geschlossen halten |
| Zeitpunkt des Schutzes | Beim Öffnen der Schutztür | Vor und nach dem Öffnen |
| Türöffnung | jederzeit möglich | erst nach sicherer Freigabe |
| Schutz vor Nachlauf | nein | ja |
| Typische Gefährdung | sofort beseitigt | besteht nach dem Abschalten weiter |
| Typische Maschinen | Fördertechnik, Montageanlagen | CNC, Robotik, Pressen, Bearbeitungszentren |
Wann wird eine Zuhaltung benötigt?
Ob eine Sicherheitszuhaltung erforderlich ist, ergibt sich aus der Risikobeurteilung der Maschine. Grundsätzlich gilt: Immer dann, wenn nach dem Abschalten weiterhin eine Gefährdung besteht, sollte die Schutztür bis zum sicheren Zustand geschlossen bleiben.
Nachlaufbewegungen
Viele Maschinen besitzen große rotierende Massen. Dazu gehören beispielsweise:
- Sägen
- Fräsmaschinen
- Schleifmaschinen
- Zentrifugen
Auch nach dem Abschalten bewegen sich diese Komponenten weiter. Eine Sicherheitszuhaltung verhindert den Zugang während dieser Zeit.
Hohe Temperaturen
Nicht jede Gefahr entsteht durch Bewegung. Auch heiße Werkzeuge oder beheizte Anlagen können nach dem Abschalten noch Verletzungen verursachen. Dazu zählen beispielsweise:
- Schweißanlagen
- Kunststoffverarbeitung
- Thermoformanlagen
Die Zuhaltung verhindert das Öffnen, bis keine Verbrennungsgefahr mehr besteht.
Nach dem Öffnen
In manchen Anwendungen wird der Gefahrenbereich erst nach einem kontrollierten Prozess sicher. Beispiele sind:
- Roboterzellen
- automatisierte Fertigungsanlagen
- Anlagen mit kontrolliertem Auslauf
Auch hier sorgt eine Sicherheitszuhaltung dafür, dass Personen den Gefahrenbereich erst betreten können, wenn dies sicher möglich ist.
Rotierende Werkzeuge
Bohrer, Fräser oder Schleifscheiben können erhebliche Restenergien besitzen. Selbst wenige Sekunden Nachlauf reichen aus, um schwere Verletzungen zu verursachen. Hier ist eine Zuhaltung häufig die richtige Wahl.
Wann genügt eine Verriegelung?
Nicht jede Maschine benötigt eine Zuhaltung. Eine Sicherheitsverriegelung reicht aus, wenn:
- die Maschine unmittelbar stoppt,
- keine Nachlaufbewegung vorhanden ist,
- keine Restenergie besteht,
- keine thermischen Gefahren auftreten,
- der Zugang nach dem Abschalten gefahrlos möglich ist.
Typische Beispiele sind:
- kleinere Montagearbeitsplätze,
- Förderanlagen mit sofortigem Stillstand,
- einfache Verpackungsmaschinen,
- Prüfanlagen,
- Handhabungssysteme ohne Nachlauf.
Die Entscheidung sollte jedoch immer auf Basis der Risikobeurteilung erfolgen.
Sicherheitstechnik einfach erklärt
Viele Unterschiede zwischen Verriegelung und Zuhaltung lassen sich am besten anhand praktischer Beispiele verstehen.
In der Videoreihe „Sicherheitstechnik by Sascha“ wird anschaulich erklärt, wie beide Prinzipien funktionieren, worauf bei der Auswahl zu achten ist und welche typischen Fehler in der Praxis auftreten.
Das Video eignet sich sowohl als Einstieg in das Thema als auch zur Auffrischung vorhandenen Wissens.
Welche Lösung bietet BERNSTEIN?
Je nach Anwendung kann eine Sicherheitsverriegelung oder eine Sicherheitszuhaltung die passende Lösung sein. Entscheidend sind die Gefährdung, das Verhalten der Maschine nach dem Abschalten und die Ergebnisse der Risikobeurteilung.
BERNSTEIN bietet hierfür ein breites Portfolio an Lösungen zur Schutztürüberwachung – von klassischen Sicherheitsschaltern bis hin zu modernen Sicherheitsschaltern mit Zuhaltung.

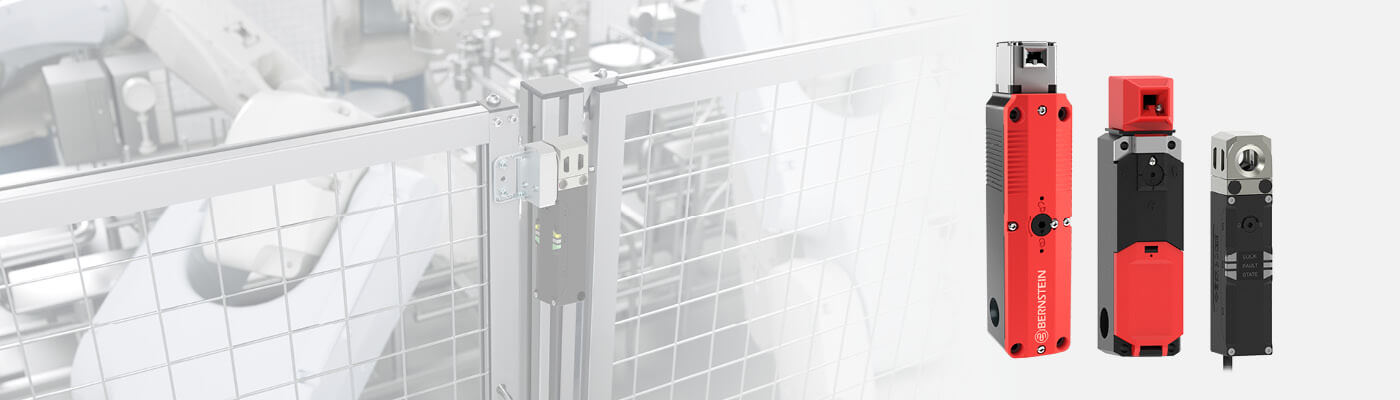

Beispielhafte Produktfamilien sind:
- SLK – kompakte Sicherheitszuhaltung für beengte Einbausituationen
- SLC – robuste Sicherheitszuhaltung für industrielle Anwendungen
- SLO (Safety Lock OSSD) – elektronische Sicherheitszuhaltung mit OSSD-Technologie, RFID-Codierung und hoher Zuhaltekraft für moderne Maschinenkonzepte
Welche Lösung geeignet ist, hängt immer von der jeweiligen Anwendung und der geforderten Sicherheitsfunktion ab.
Fazit
Die Begriffe Zuhaltung und Verriegelung werden häufig synonym verwendet, beschreiben jedoch zwei unterschiedliche Sicherheitskonzepte.
Eine Sicherheitsverriegelung sorgt dafür, dass Maschinen nur bei geschlossener Schutztür betrieben werden können. Sie eignet sich überall dort, wo nach dem Abschalten keine Restgefahr besteht.
Eine Sicherheitszuhaltung geht einen entscheidenden Schritt weiter. Sie hält die Schutztür so lange geschlossen, bis gefährliche Bewegungen, hohe Temperaturen oder gespeicherte Energien keine Gefahr mehr darstellen.
Die richtige Wahl ergibt sich stets aus der Risikobeurteilung der Maschine. Sie ist eine wesentliche Voraussetzung für eine sichere und normgerechte Konstruktion gemäß EN ISO 14119.
