Fluchtentriegelung und NotentsperrungWenn Sicherheit auch im Ausnahmefall funktionieren muss

In automatisierten Maschinen verhindern Sicherheitszuhaltungen das Öffnen von Schutztüren, solange eine Gefährdung besteht. Doch was geschieht im Ausnahmefall, wenn sich eine Person im verriegelten Schutzbereich befindet oder eine Tür im Störfall geöffnet werden muss? Fluchtentriegelung und Notentsperrung stellen sicher, dass Sicherheit auch unter besonderen Bedingungen gewährleistet bleibt.

Dieser Artikel erklärt die Unterschiede, die technische Umsetzung sowie die relevanten Anforderungen für eine normgerechte Planung industrieller Schutztürverriegelungen und Sicherheitszuhaltungen.

Themenübersicht

1. Die Sicherheitsfunktionen im Vergleich

1.1. Fluchtentriegelung

1.2. Notentsperrung

2. Funktionsweise und Ausführungsformen in der Praxis

2.1. Video Fluchtentriegelung oder Notentsperrung

3. Wann sind Fluchtentriegelung und Notentsperrung erforderlich?

3.1. Wann ist eine Fluchtentriegelung sinnvoll?

3.2. Wann ist eine Notentsperrung sinnvoll?

3.3. Wann ist eine Kombination sinnvoll?

4. Elektronische Sicherheitszuhaltungen als integrierte Lösung

5. Fazit: Der Ausnahmefall entscheidet über die Sicherheit

Wenn verriegelte Schutztüren geöffnet werden müssenDie Sicherheitsfunktionen im Vergleich

In industriellen Anlagen sind Schutztüren häufig mit einem oder mehreren Sicherheitsschaltern mit Zuhaltung ausgestattet. Diese Form der Schutztürverriegelung verhindert das Öffnen, solange gefährliche Bewegungen nicht vollständig zum Stillstand gekommen sind.

Doch es gibt Situationen, in denen eine verriegelte Schutztür bewusst geöffnet werden muss – etwa wenn sich eine Person im Schutzbereich befindet oder wenn die Tür aufgrund einer Fehlfunktion nicht regulär freigegeben werden kann.

Für diese Ausnahmefälle sind zwei unterschiedliche Sicherheitsfunktionen vorgesehen: die Fluchtentriegelung und die Notentsperrung. Beide greifen in besonderen Situationen ein, unterscheiden sich jedoch in Zielsetzung und Anwendung.

Fluchtentriegelung

Eine Fluchtentriegelung ermöglicht das Öffnen einer verriegelten Schutztür von innen. Sie stellt sicher, dass Personen den Schutzbereich jederzeit selbstständig verlassen können, auch wenn die Zuhaltung aktiv ist.

Häufig ist die Fluchtentriegelung mechanisch ausgeführt und damit unabhängig von der Energieversorgung wirksam.

In modernen Anlagen kommen jedoch auch elektronische Sicherheitszuhaltungen zum Einsatz.

Notentsperrung

Eine Notentsperrung erlaubt die manuelle Öffnung einer verriegelten Schutztür im Störfall.

Sie wird meist von außen betätigt, wenn die reguläre Freigabe der Tür ausbleibt – etwa bei einer Fehlfunktion oder einem Stromausfall.

Neben rein mechanischen Lösungen sind auch elektronische beziehungsweise elektromechanische Sicherheitszuhaltungen verfügbar, die eine überwachte oder integrierte Notentriegelung ermöglichen.

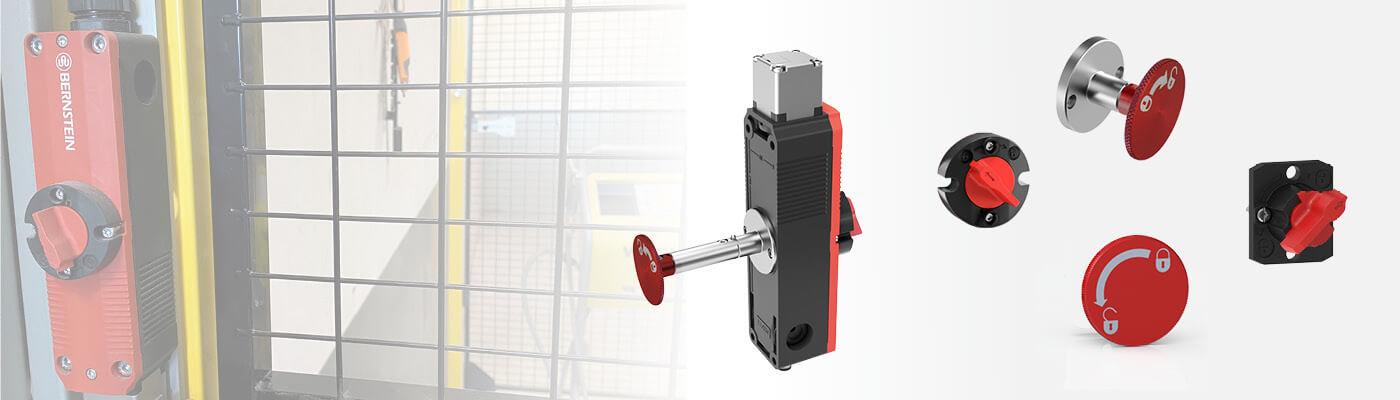

Funktionsweise und Ausführungsformen in der Praxis

Fluchtentriegelungen und Notentsperrungen unterscheiden sich nicht nur in ihrer Zielsetzung, sondern auch in ihrer konstruktiven Umsetzung.

Je nach Anwendung kommen rein mechanische Lösungen oder elektronische Sicherheitszuhaltungen zum Einsatz, die zusätzlich überwacht oder in die Sicherheitssteuerung integriert sind.

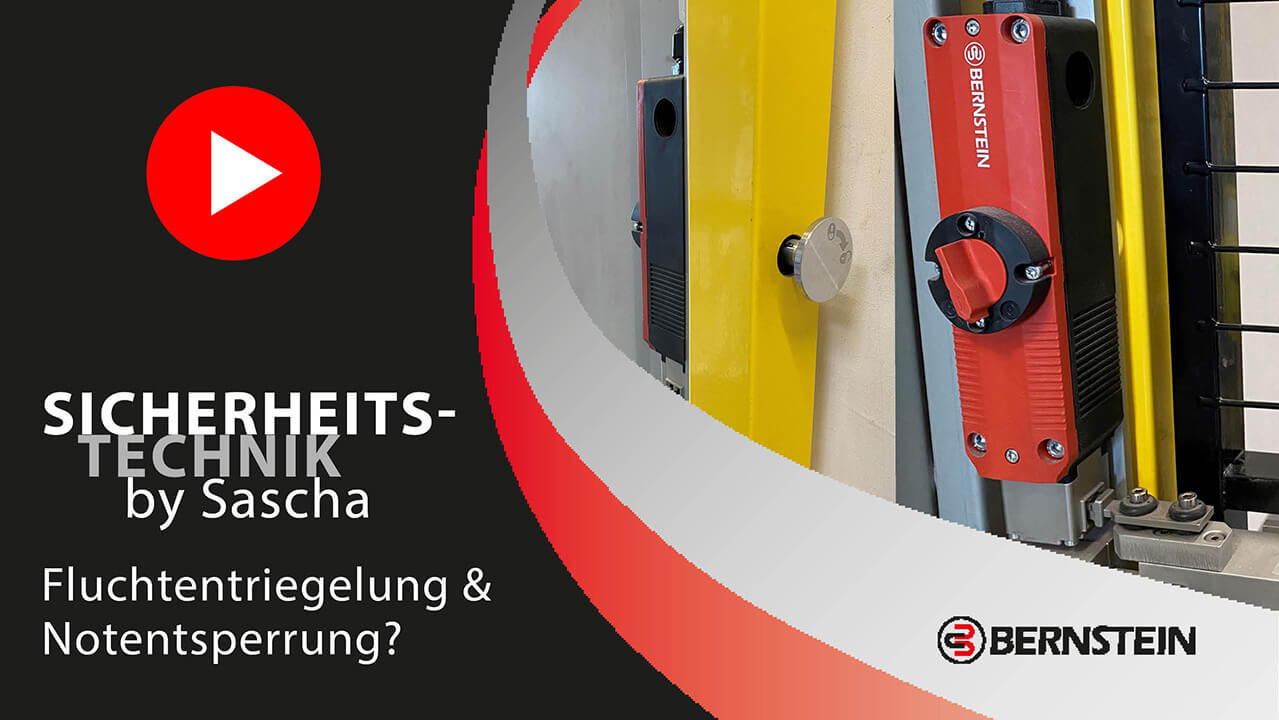

Wie diese Varianten aufgebaut sind und worin sich ihre praktische Ausführung unterscheidet, zeigt euch unser Experte Sascha in diesem Video anhand typischer industrieller Anwendungen.

Eine Fluchtentriegelung ermöglicht das Öffnen einer verriegelten Schutztür von innen.
Eine Notentsperrung dient der manuellen Öffnung von außen im Störfall.

Wann sind Fluchtentriegelung und Notentsperrung erforderlich?

Ob eine zusätzliche Sicherheitsfunktion erforderlich ist, lässt sich nur im Rahmen einer Risikobeurteilung der Maschine klären. Maßgeblich ist dabei die Frage: Können Personen den Schutzbereich betreten und was geschieht, wenn die Tür verriegelt ist?

Die konkreten Anforderungen ergeben sich unter anderem aus der EN ISO 14119 für Verriegelungseinrichtungen sowie aus der sicherheitstechnischen Bewertung nach EN ISO 13849 im Rahmen der Maschinenrichtlinie.

Wann ist eine Fluchtentriegelung sinnvoll?

Eine Fluchtentriegelung wird immer dann relevant, wenn sich Personen im Schutzbereich aufhalten können, während eine aktive Zuhaltung das Öffnen der Tür verhindert.

Typische Situationen sind:

Wartungs- und Rüstarbeiten innerhalb der Anlage
Störungsbeseitigung im Schutzbereich
große oder unübersichtliche Umhausungen

In diesen Fällen muss gewährleistet sein, dass eine Person den Bereich eigenständig verlassen kann, ohne auf Unterstützung von außen angewiesen zu sein.

Genau hier schafft die Fluchtentriegelung die notwendige Sicherheit.

Wann ist eine Notentsperrung sinnvoll?

Eine Notentsperrung kommt ins Spiel, wenn eine verriegelte Schutztür von außen geöffnet werden muss, weil sie sich im Störfall nicht regulär freigeben lässt.

Das betrifft beispielsweise:

Stromausfälle
Fehlfunktionen der Steuerung oder blockierte Zuhaltungen
Situationen, in denen ein Zugriff von außen erforderlich ist

Im Unterschied zur Fluchtentriegelung geht es hier vor allem um den kontrollierten Zugang von außen.

Die Notentsperrung ermöglicht es, eine Tür gezielt zu entriegeln, ohne das Sicherheitskonzept dauerhaft außer Kraft zu setzen.

Wann ist eine Kombination sinnvoll?

In vielen industriellen Anlagen greifen beide Funktionen ineinander.

Immer dann, wenn Personen den Schutzbereich betreten können, muss eine sichere Selbstbefreiung gewährleistet sein. Gleichzeitig kann es erforderlich sein, die Tür im Störfall auch von außen kontrolliert zu öffnen. In diesen Fällen reicht eine einzelne Lösung häufig nicht aus.

Gerade bei größeren oder komplexen Anlagen mit mehreren Zugangspunkten entsteht durch die Kombination von Notentsperrung und Fluchtentriegelung ein durchgängiges Sicherheitskonzept, für Personen im Schutzbereich ebenso wie für Service- oder Rettungssituationen von außen.

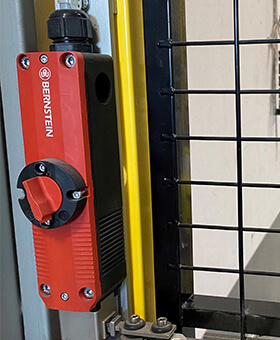

Notentsperrung an der BERNSTEIN Sicherheitszuhaltung SLC — Aufsatz Notentsperrung

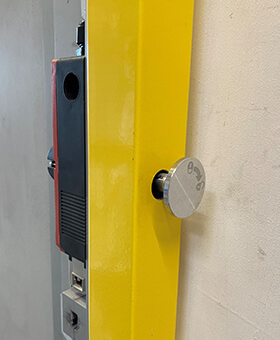

Fluchtentriegelung an der BERNSTEIN Sicherheitszuhaltung SLC — Aufsatz Fluchtentriegelung

Elektronische Sicherheitszuhaltungen als integrierte Lösung

Elektronischer Sicherheitsschalter mit Zuhaltung SLO in der Maschinenanwendung – Produktauswahl seitlich dargestellt

Neben klassischen mechanischen Ausführungen kommen heute zunehmend elektronische Sicherheitszuhaltungen zum Einsatz.

Sie stellen eine moderne Form der Schutztürverriegelung dar und verbinden eine hohe Zuhaltekraft mit integrierter Überwachung von Tür- und Zuhaltezustand.

Gerade bei komplexen Anlagen bietet diese Bauform Vorteile:
Zustände können diagnostiziert, Manipulationen erschwert und mehrere Schutztüren in ein übergeordnetes Sicherheitskonzept integriert werden.

Ein Beispiel für eine solche Lösung ist die elektronische Sicherheitszuhaltung SLO mit RFID-Codierung, hoher Zuhaltekraft und optionaler Fluchtfunktion. Sie erreicht Performance Level e und eignet sich insbesondere für automatisierte Anlagen mit erhöhten Anforderungen an Manipulationsschutz und Diagnosefähigkeit.

Der Ausnahmefall entscheidet über die SicherheitFazit

Eine verriegelte Schutztür schützt vor gefährlichen Bewegungen, kann im Ausnahmefall jedoch selbst zum Risiko werden. Genau dann zeigt sich, ob das Sicherheitskonzept ganzheitlich gedacht wurde.

Fluchtentriegelung und Notentsperrung sind keine reinen Zusatzoptionen, sondern gezielte Lösungen für Situationen, in denen der reguläre Ablauf unterbrochen wurde. Beispielsweise wenn sich Personen im Schutzbereich befinden oder wenn eine Tür im Störfall nicht freigegeben wird.

Entscheidend ist daher, diese Szenarien frühzeitig in der Risikobeurteilung zu berücksichtigen und die Schutztürverriegelung entsprechend auszulegen – unter Beachtung der einschlägigen Normen wie EN ISO 14119.

Sicherheit endet nicht mit der Verriegelung einer Schutztür – sie beginnt dort, wo auch der Ausnahmefall mitgedacht wird.
