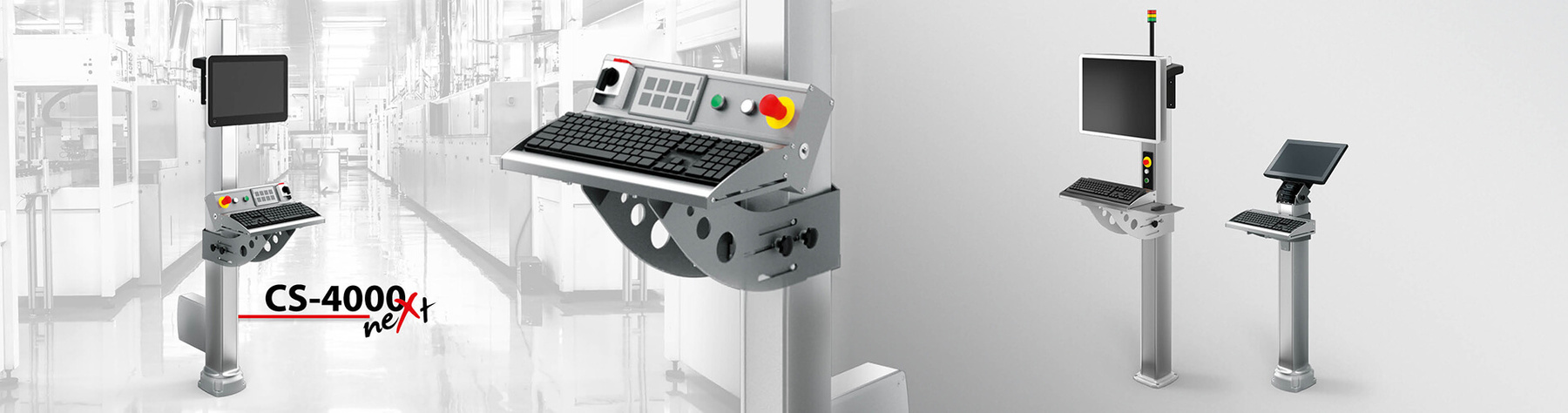

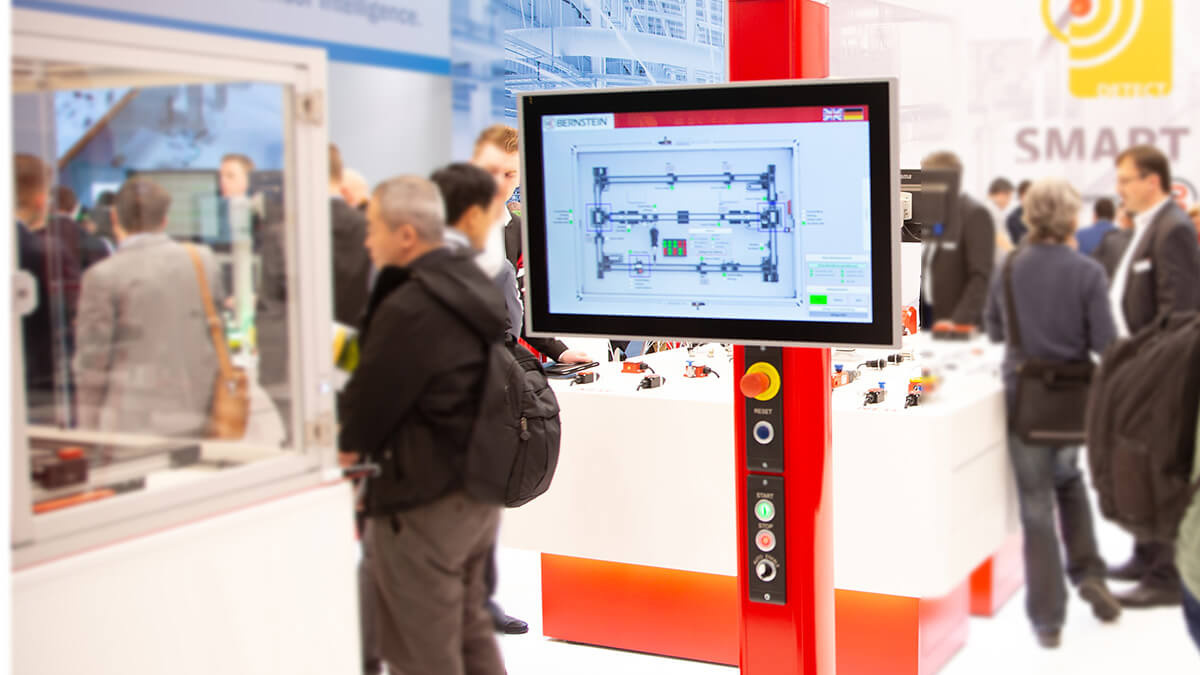

CS-4000 neXtDas Tragarmsystem für gekapselte IPCs, Monitore und Steuerungen
Eine wesentliche Kernkompetenz der BERNSTEIN AG im Bereich Gehäusetechnik (Geschäftsbereich PROTECT) ist die Entwicklung und Produktion industrietauglicher Bedienstationen.

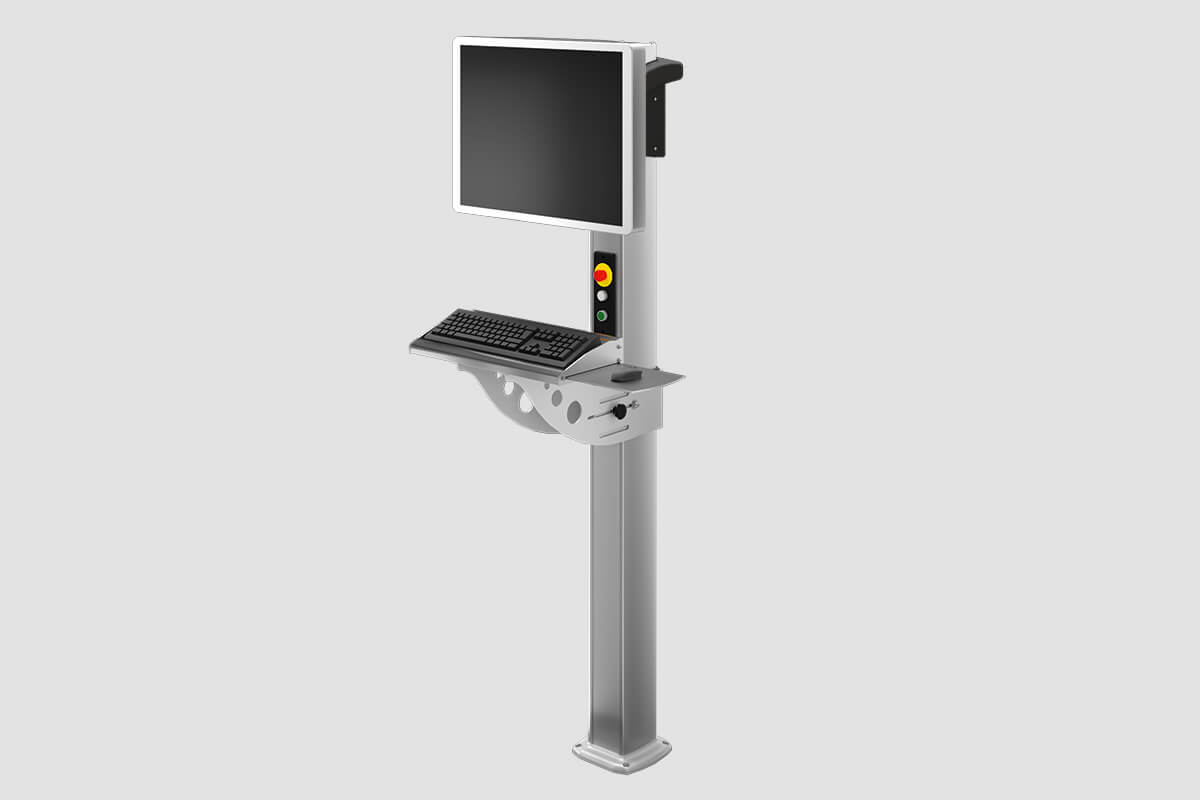

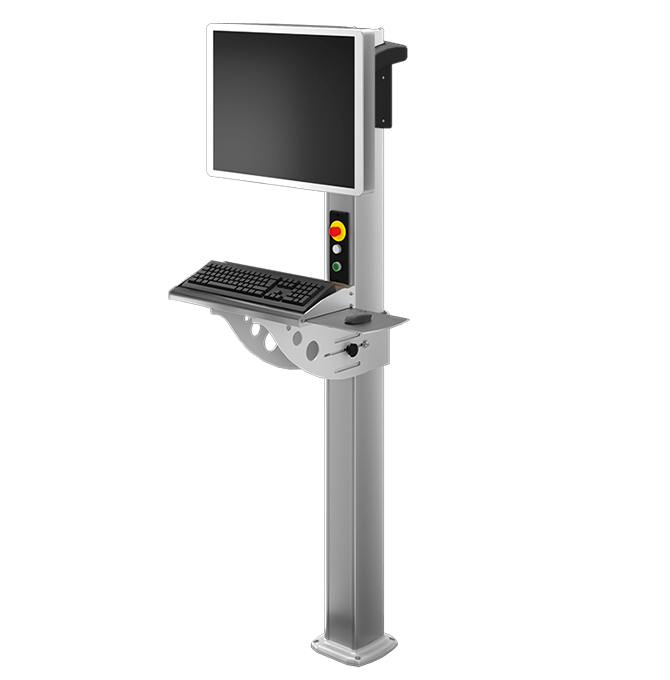

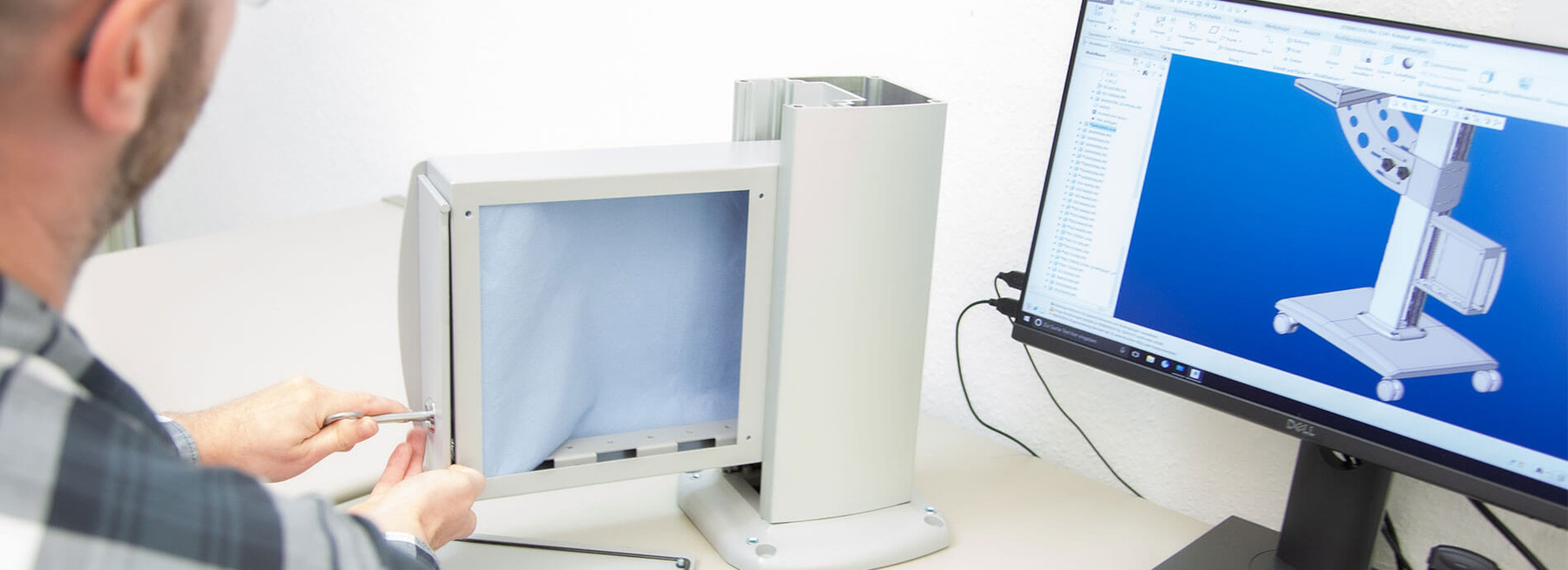

Eine besonders stabile und robuste Variante wird mit dem Tragarmsystem CS-4000 neXt realisiert. Das System eigenet sich für gekapselte IPCs, Monitore aller Art und Steuerungen.
Und dank des modularen Konzepts ist es ganz individuell konfigurierbar. Dadurch können wir Ihnen für jede Applikation das optimale Bedienkonzept bereitstellen.
Das Wichtigste in Kürze
- Hohe Schutzart IP65 im Bereich der geschlossenen Säulenkammer
- Innenliegende Kabelführung
- IPC- und Tastaturablage-Halter individuell positionierbar
- Bedienelemente integrierbar
- Standsäule aus hochwertigem Aluminium-Strangpressprofil (Natur eloxiert, 2-Kammer-Säule)
- Kundenspezifische Länge der Standsäule möglich
Viele Möglichkeiten auf kleinstem Raum
Die Nutzung nur eines einzigen Tragarmsystems wie dem CS-4000 neXt, das mehrere Funktionen vereint, lässt die Produktion geordnet und übersichtlich wirken und erhöht den Sicherheitsfaktor.
In der Standsäule können folgende Bestandteile integriert werden:
- Befehls- und Meldegeräte,
- Not-Halt-Geräte,
- Identifikationssysteme,
- Schlüsselschalter und Schnittstellen
Extension Units und zusätzliche Gehäuse sind dadurch überflüssig. Die Standsäule besteht aus einem hochwertigen Aluminium-Strangpressprofil (natur eloxiert) und kann in der Länge kundenspezifisch angepasst werden.
Dank der 2-Kammer-Säule und einer gut durchdachten innenliegenden Kabelführung hat das System die Schutzart IP65.
Zur Anbindung des IPCs stehen standardisierte Bauteile zur Verfügung (VESA 75, VESA 100, Rohranbindung Ø 48).
Flexibler Systemaufbau

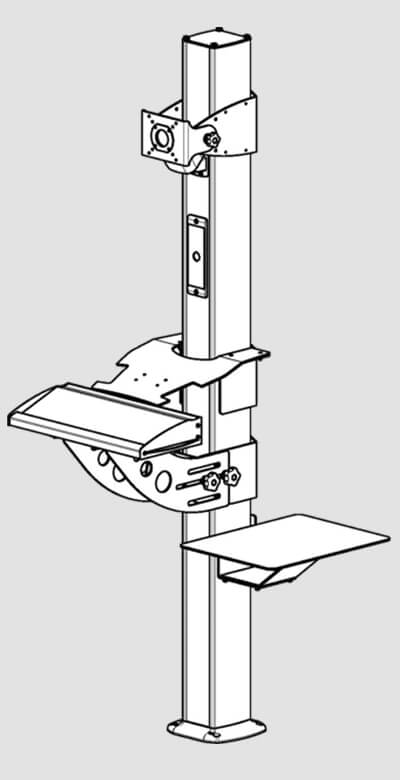

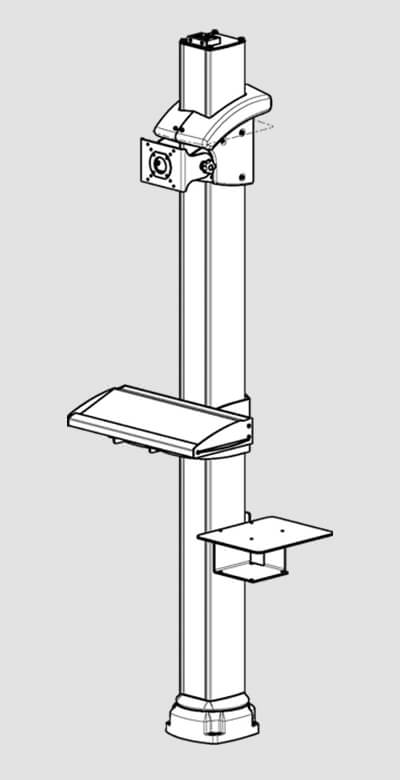

Säulenvariante
- Visualisierungshöhe (Normwert 1.650 mm)
- Mitte Bildschirm 1.650 ± 50 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders
- Tastaturhöhe (Normwert 1.000–1.100 mm)
- Unterkante Tastatur 950–1.100 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders

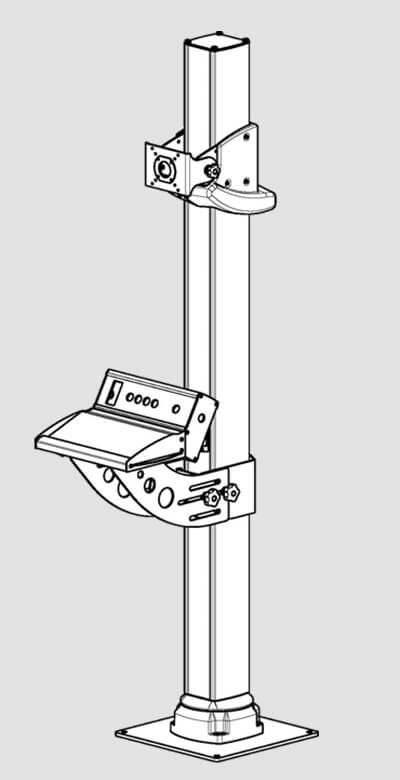

Pultvariante
- Max. Höhe 1350 mm bei 35°
- Direktverbau des IPCs am Neigungsadapter
- Neigbar in 5°-Schritten von 0– 60° einstellbar
- Tastaturhöhe (Normwert 1.000–1.100 mm)
- Unterkante Tastatur 950–1.100 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders
Ergonomie auf allen Ebenen
Das CS-4000 neXt lässt sich an die ergonomischen Anforderungen des Bedieners anpassen: IPC- und Tastaturablage-Halter sind in der Höhe individuell positionierbar.
Der IPC-Halter ist darüber hinaus rastend neigbar. Optional ist für die Tastaturablage ein Mousepad mit Auszug nach links oder rechts erhältlich.
Für einen direkten Blick aufs Display sowie noch mehr ergonomischen Komfort sorgt ein drehbarer Standfuß.
Im Gegensatz zu herkömmlichen Visualisierungslösungen mit einzelnem Touch Display, erfüllt das am Markt einzigartige Tragarmsystem die Anforderungen der Maschinenrichtlinie 2006/42/EG.
Die Bedienkonsole mit allen relevanten Befehls- und Meldegeräten lässt sich direkt am Tastaturprofil montieren.
Selbst bei einer Störung oder Reparatur des IPCs gerät die Produktion also nicht ins Stocken, sondern kann davon unberührt weiterlaufen, da der Not-Halt in der Sicherheitskette verbleiben kann.
Wo wird das CS-4000 neXt eingesetzt?
- Als Steuerungs- und Kontrolleinheit für Maschinen und Anlagen:
- Beispielsweise für Aluminium-Druckgussmaschinen oder Anlagen zur Herstellung von Beton-Bauelementen
- Beispielsweise für Aluminium-Druckgussmaschinen oder Anlagen zur Herstellung von Beton-Bauelementen
- Als betriebsintern im Fertigungsbereich genutztes Terminal in verschiedenen Branchen:
- Zum Beispiel für die Montage von Wärmepumpen oder landwirtschaftlichen Fahrzeugen, in chemischen Anlagen oder für die Herstellung präziser Messtationen
- An diesen Terminals erfolgt u.a. eine Betriebsdatenerfassung, die Visualisierung von Prozessen, die Steuerung von Fertigungssegmenten, die Bereitstellung von Zeichnungen und technischen Dokumenten u.v.m.

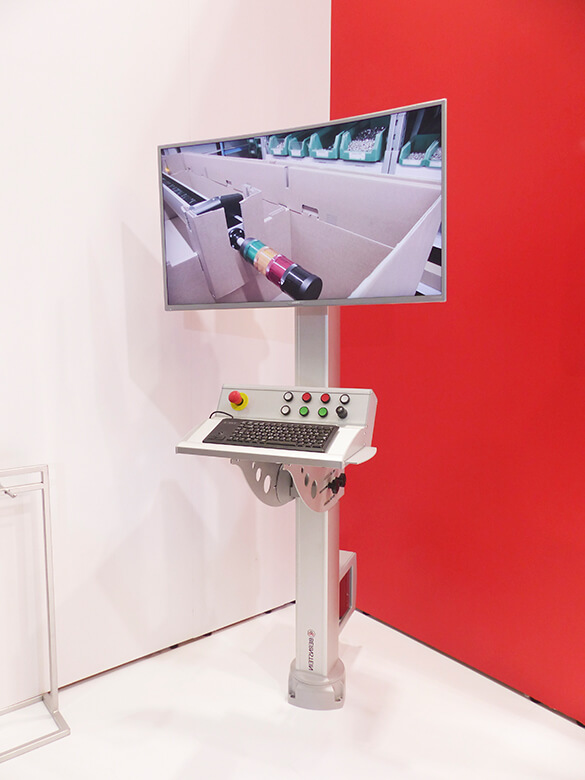

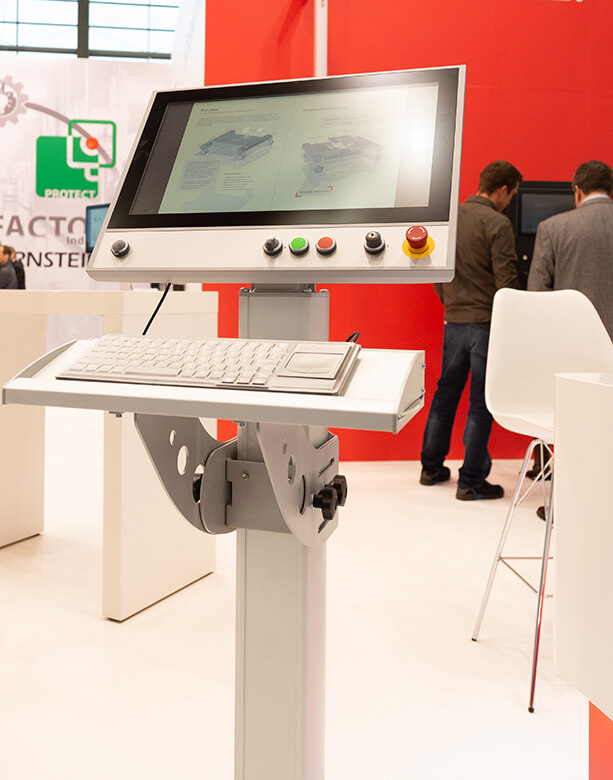

Applikationsbeispiele
